Instalación eléctrica

Tablero, 11 circuitos identificados, conduits en cavidades de muros y entre cerchas, 50 cajas de derivación sin curvas, puesta a tierra y dispositivos.

Red eléctrica de la planta baja — Planta baja: troncales de 25 mm en “calles” sobre los dinteles y ramales de 20 mm hasta cada dispositivo.

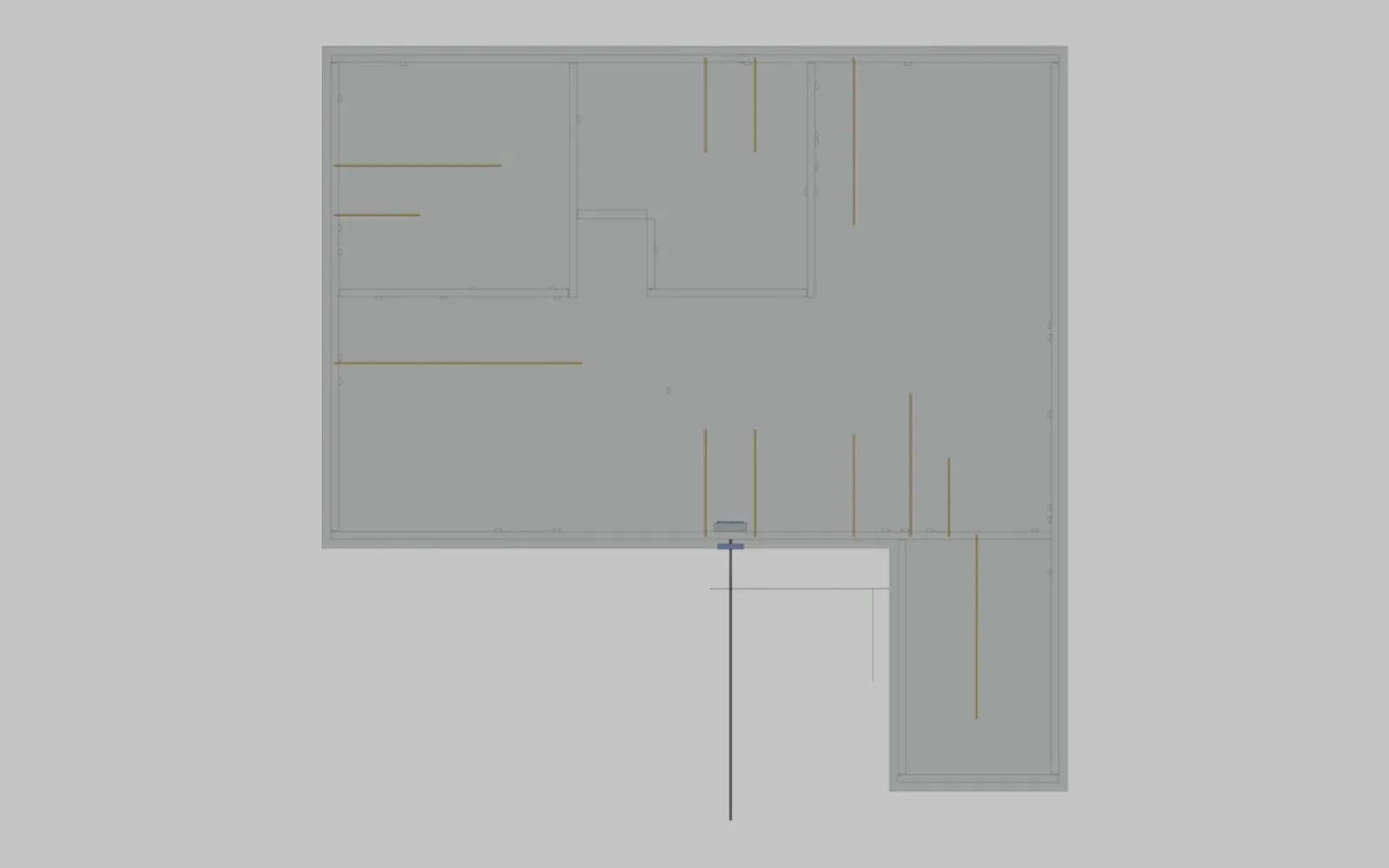

Planta de la red eléctrica — Planta: ramales de alumbrado entre cerchas y bajadas a enchufes por la cavidad de los muros.

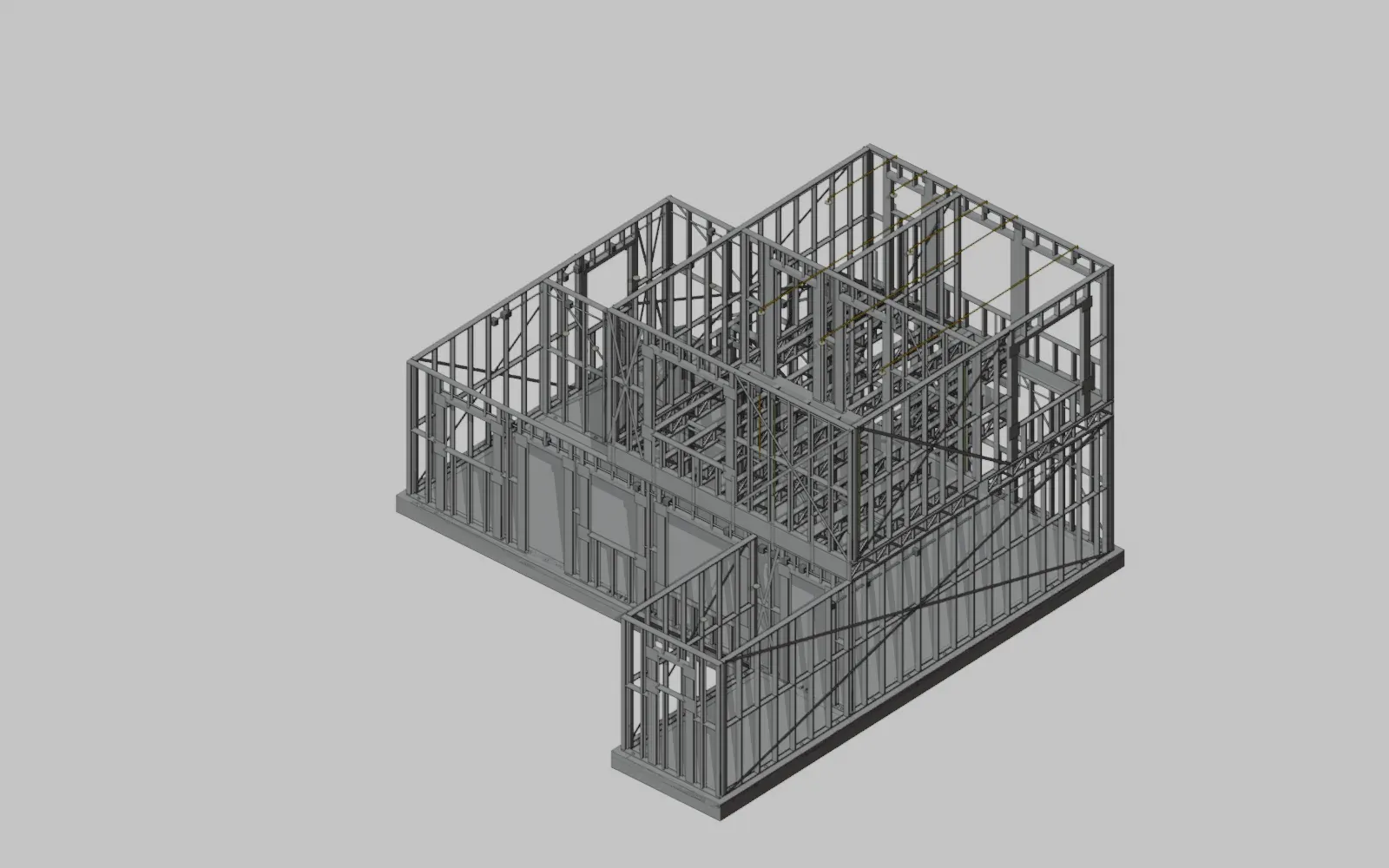

Red eléctrica del segundo piso — Segundo piso: la subida sale por el muro norte, en el tramo entre las ventanas de 1,5 m.

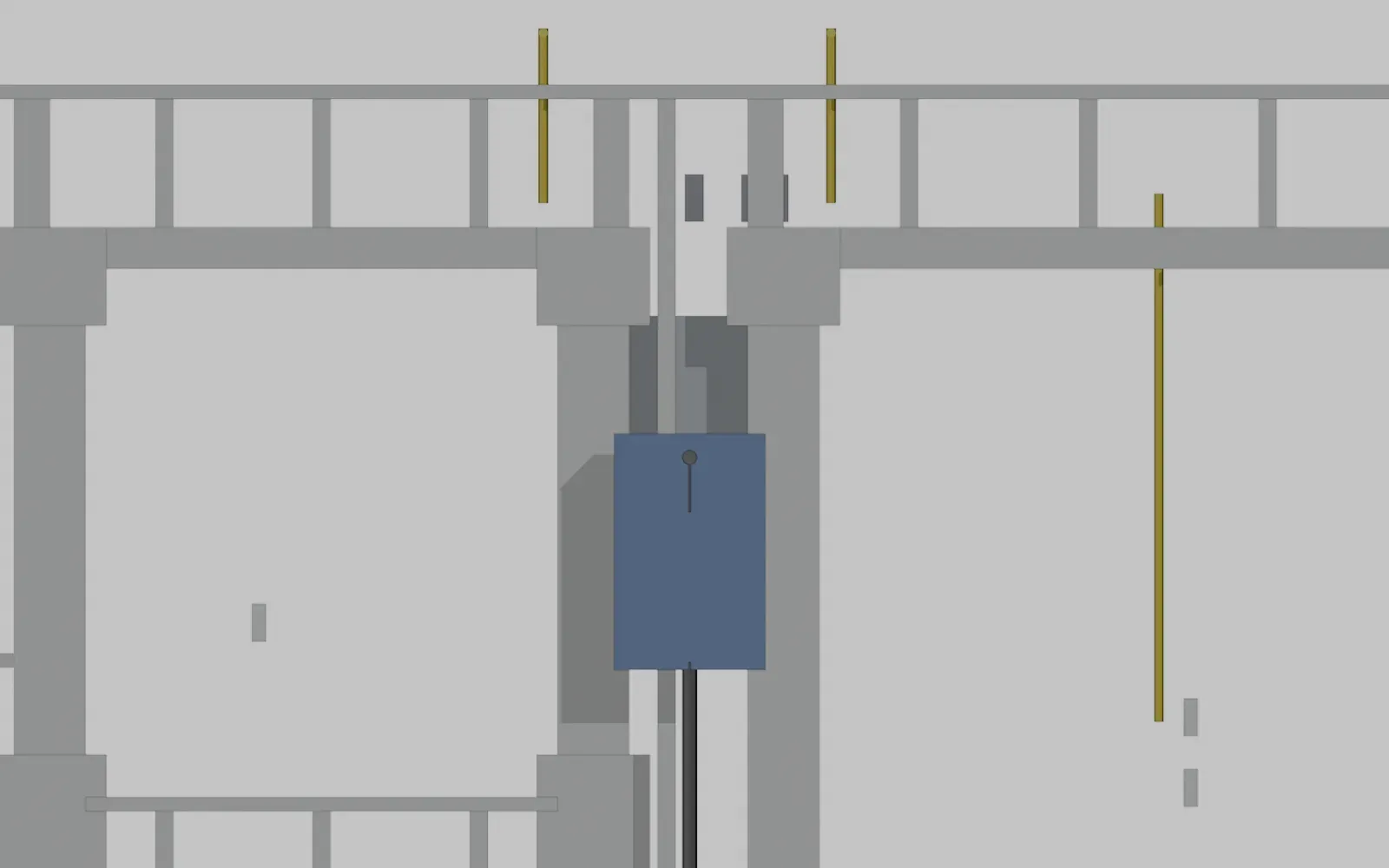

Detalle del tablero eléctrico — Tablero general en el muro frontal, entre las ventanas del living, con el medidor al exterior.

Qué se construye

El tablero general (24 módulos) queda en el muro frontal entre las dos ventanas del living, con el medidor en el exterior y dos electrodos de tierra en la terraza unidos al calefón, al gas y a la estructura. Las troncales de 25 mm corren sobre los dinteles y bajo las cerchas, rodeando los vanos. Desde ellas salen los ramales de 20 mm hacia cada dispositivo. Las cajas de derivación están sólo en tramos rectos, nunca en curvas, y hay cajas de registro en los recorridos largos.

Circuitos del modelo

Circuito	Uso	Protección	Cable	Diferencial
C1	Alumbrado planta baja	10 A	1,5 mm²	ID4
C2	Alumbrado segundo piso	10 A	1,5 mm²	ID4
C3	Enchufes habitaciones 1 y 2	16 A	2,5 mm²	ID1
C4	Enchufes living y comedor	16 A	2,5 mm²	ID2
C5	Enchufes mesón de cocina	20 A	4 mm²	ID2
C6	Chispero de la encimera y campana	16 A	2,5 mm²	ID2
C7	Refrigerador	16 A	2,5 mm²	ID2
C8	Baño planta baja (IP44)	16 A	2,5 mm²	ID3
C9	Dormitorio principal y closet	16 A	2,5 mm²	ID1
C10	Exterior (IP65)	10 A	1,5 mm²	ID4
C11	Oficina (computación)	16 A	2,5 mm²	ID1

Paso a paso

Acometida y tierra. Antes del radier se instala el ducto subterráneo y los electrodos. El medidor lo provee la distribuidora.
Troncales. Con los muros abiertos, instala los conduits de 25 mm en las “calles” sobre los dinteles (z ≈ 2,20 m en planta baja y 5,10 m en el segundo piso) con abrazaderas cada 80 cm.
Cajas. Coloca una caja de derivación por ramal en un tramo recto (nunca en una curva) y cajas de registro en los recorridos que superan 15 m o 3 curvas.
Ramales. Baja los conduits de 20 mm a los enchufes (0,30 m, 0,95 m o 1,10 m según el recinto) y sube a las luminarias por entre las cerchas.
Cables. Tiende los conductores libres de halógeno: fase, neutro y tierra (verde-amarillo). Identifica cada circuito con etiqueta en la caja y en el tablero (C1…C11).
Tablero y puesta a tierra. Conecta automáticos y diferenciales de 30 mA y la barra de tierra; mide la resistencia de tierra.
Dispositivos. Después de pintar, instala enchufes, interruptores y luminarias. Los enchufes del baño deben ser IP44 a más de 0,60 m de la ducha.
Pruebas y declaración. Mide aislación y continuidad. Un instalador autorizado presenta la declaración TE1 ante la SEC.

Controles de calidad

Ningún conduit cruza el vano de una puerta o ventana.
Los cables no se empalman dentro de los conduits: sólo en cajas.
Etiquetado legible de todos los circuitos y de los diferenciales.
Resistencia de puesta a tierra dentro del valor exigido por el proyecto.

Herramientas y equipo

Normas y referencias

RIC / NCh Elec 4/2003: instalaciones de consumo en baja tensión; declaración TE1 ante la SEC.

Materiales de esta etapa

Cantidades medidas en el modelo y precios referenciales. Usa los filtros para separar por piso o por tipo de partida.

BuscarPiso / nivelGrupoTipo de precioOrigen de la cantidad Mostrar sólo precios de listado Cantidades sin merma

Partidas: 23Total cotizado: —Estimadas o similares: 0

Sección	Piso	Material	Cant. modelo	A comprar	Precio unit.	Total	Tipo de precio	Dónde comprar
13	Planta baja	Cable de acometida 6 mm² (medidor → tablero) y ducto subterráneoSegún la empresa distribuidora (Enel/CGE) y su proyecto; el medidor lo provee la distribuidora Cómo se calculó ≈ 3,4 m de ducto subterráneo + 1,2 m de conductor — Cable THHN 10 AWG (≈ 6 mm²) por metro: $1.190. La distribuidora define sección y ducto; el medidor lo entrega la distribuidora. complemento no modelado	8 mmerma 10 %	9m	$1.190	$10.710	Precio de producto similar	SodimacFicha del producto
13	Planta baja	Interruptor automático 1P 10/16/20 A curva C 6 kA (C1…C11)Un automático por circuito, identificado en el tablero Cómo se calculó 10 A ×3 (C1, C2, C10), 16 A ×7 y 20 A ×1 (C5): precios similares medido en el modelo	11 unmerma 0 %	11unidad	$2.990	$32.890	Precio de listado	Sodimac (Schneider Easy9)Ficha del producto
13	Planta baja	Interruptor automático general 2P 40 AProtección general del tablero Cómo se calculó ≈ 2 polos × $2.990; verificar en la ficha del automático 40 A curva C 6 kA medido en el modelo	1 unmerma 0 %	1unidad	$6.000	$6.000	Estimación (por peso, interpolación o fabricación)	SodimacCategoría en la tienda
13	Segundo piso	Tubo conduit PVC 20 mm × 3 m (ramales a dispositivos) Cómo se calculó Ramales P2 28.3 m medido en el modelo	28,3 mmerma 10 %	11tubo 3 m	$910	$10.010	Precio de listado	Sodimac (Hoffens C4)Categoría en la tienda
13	Planta baja	Tubo conduit PVC 20 mm × 3 m (ramales a dispositivos)Bajadas a enchufes (z 0,30 m / 1,10 m) y a luminarias Cómo se calculó Ramales PB 74.5 m — Alternativa libre de halógeno LEXO: $3.990 × 3 m. medido en el modelo	74,5 mmerma 10 %	28tubo 3 m	$910	$25.480	Precio de listado	Sodimac (Hoffens C4)Categoría en la tienda
13	Segundo piso	Tubo conduit PVC 25 mm × 3 m (troncales del 2º piso y subida)Subida en la cavidad del muro norte Cómo se calculó Troncales P2 20.3 m — Tubo conduit 25 mm C-III × 3 m $1.264 (Compex $2.490). medido en el modelo	20,3 mmerma 10 %	8tubo 3 m	$1.264	$10.112	Precio de listado	Sodimac (Halux)Ficha del producto
13	Planta baja	Tubo conduit PVC 25 mm × 3 m (troncales sobre dinteles)Troncales en 'calles' sobre dinteles y bajo cerchas; nunca cruzan vanos Cómo se calculó Troncales PB 36.8 m — Tubo conduit 25 mm C-III × 3 m $1.264 (Compex $2.490). medido en el modelo	36,8 mmerma 10 %	14tubo 3 m	$1.264	$17.696	Precio de listado	Sodimac (Halux)Ficha del producto
13	Segundo piso	Cable libre de halógeno H07Z1-K 1,5 mm² (rollo 100 m) — C2 Cómo se calculó Circuito C2 × 3 conductores — Ídem. medido en el modelo	152,4 mmerma 10 %	2rollo 100 m	$26.050	$52.100	Precio de listado	Sodimac (Madeco)Ficha del producto
13	Planta baja	Cable libre de halógeno H07Z1-K 1,5 mm² (rollo 100 m) — C1 y C10Fase, neutro y tierra (verde-amarillo) Cómo se calculó (troncal + ramales + 1,0 m del tablero + 0,25 m por dispositivo) × 3 conductores — Rollo 100 m H07Z1-K 1,5 mm²: $26.050 (oferta $23.445). Falabella: $25.230. medido en el modelo	250,1 mmerma 10 %	3rollo 100 m	$26.050	$78.150	Precio de listado	Sodimac (Madeco)Ficha del producto
13	Segundo piso	Cable libre de halógeno H07Z1-K 2,5 mm² (rollo 100 m) — C9 Cómo se calculó Circuito C9 × 3 conductores medido en el modelo	120,4 mmerma 10 %	2rollo 100 m	$38.246	$76.492	Precio de listado	Sodimac (Madeco)Categoría en la tienda
13	Planta baja	Cable libre de halógeno H07Z1-K 2,5 mm² (rollo 100 m) — C3, C4, C6, C7, C8, C11Fase, neutro y tierra Cómo se calculó Circuitos C3, C4, C6, C7, C8, C11 × 3 conductores medido en el modelo	429,4 mmerma 10 %	5rollo 100 m	$38.246	$191.230	Precio de listado	Sodimac (Madeco)Categoría en la tienda
13	Planta baja	Cable libre de halógeno H07Z1-K 4 mm² (rollo 100 m) — C5 (mesón cocina 20 A) Cómo se calculó Circuito C5 × 3 conductores — Rollo 100 m H07Z1-K 4 mm²: $66.990 (verde $70.033). medido en el modelo	79,9 mmerma 10 %	1rollo 100 m	$66.990	$66.990	Precio de listado	Falabella / Sodimac (Madeco)Ficha del producto
13	Ambos pisos	Cajas de derivación PVC 100×100 y registro (cajas en tramos rectos, nunca en curvas)Una por derivación; cajas de registro cada ≤ 15 m o ≤ 3 curvas Cómo se calculó 50 de derivación + 2 de registro en el modelo — Caja estanca 100×100×60 mm; las cajas de registro grandes cuestan más. medido en el modelo	52 unmerma 10 %	58unidad	$5.290	$306.820	Precio de producto similar	SodimacFicha del producto
13	Ambos pisos	Cajas de aparatos rectangulares embutidas (enchufes e interruptores) Cómo se calculó Una por dispositivo — Caja embutida 105×61 mm: $790. regla de cálculo	36 unmerma 5 %	38unidad	$790	$30.020	Precio de listado	Sodimac (Bticino)Ficha del producto
13	Planta baja	Interruptores diferenciales 2P 40 A 30 mA (ID1–ID4)Protección de personas de todos los circuitos Cómo se calculó 4 diferenciales — Diferencial 2×40 A 30 mA Lexo $13.990 (Schneider Easy9 $39.490). medido en el modelo	4 unmerma 0 %	4unidad	$13.990	$55.960	Precio de listado	Sodimac (Lexo)Ficha del producto
13	Segundo piso	Enchufes 10/16 A con tierra (incl. 1 punto TV) + placa y marco Cómo se calculó 4 en el modelo medido en el modelo	4 unmerma 5 %	5unidad	$4.752	$23.760	Precio de listado	Sodimac (Bticino)Categoría en la tienda
13	Planta baja	Enchufes 10/16 A con tierra (incl. 3 puntos TV) + placa y marcoAltura 0,30 m (0,95/1,10 m en escritorios y mesón) Cómo se calculó 20 en el modelo: 17 + 3 TV — Enchufe 10 A Terra $4.752–$5.590; doble 16 A $4.156–$4.890. medido en el modelo	20 unmerma 5 %	21unidad	$4.752	$99.792	Precio de listado	Sodimac (Bticino)Categoría en la tienda
13	Planta baja	Conductor de cobre desnudo 10 mm² y 6 mm² (equipotencial: calefón, gas, estructura)Unir calefón, cañería de gas y estructura metálica a la barra de tierra Cómo se calculó ≈ 25 m — Cable de cobre THHN 10 AWG por metro: $1.190. Para el desnudo de puesta a tierra se compra por metro en distribuidor eléctrico. complemento no modelado	25 mmerma 10 %	28m	$1.190	$33.320	Precio de producto similar	SodimacFicha del producto
13	Ambos pisos	Interruptores simples/conmutados + placaAltura 1,10 m del piso Cómo se calculó 6 en PB + 2 en 2º piso — Interruptor simple 9/12 10 A: $2.590–$3.090; sin placa/marco. medido en el modelo	8 unmerma 5 %	9unidad	$3.090	$27.810	Precio de listado	Sodimac (Bticino Modus Plus)Ficha del producto
13	Planta baja	Enchufes IP44/IP65 con tapa (baño y terraza) + chispero encimera + toma de datosBaño: IP44 a ≥ 0,60 m de la ducha; chispero en circuito C6 Cómo se calculó 2 IP + 1 chispero + 1 datos — 2 IP44/65 (≈ $9.090) + chispero (enchufe $4.752) + toma de datos (≈ $5.990). medido en el modelo	4 unmerma 0 %	4unidad	$7.230	$28.920	Precio de producto similar	SodimacCategoría en la tienda
13	Ambos pisos	Focos LED embutibles / apliquesCielos a 2,43 m (PB) y 5,19 m (P2); aplique IP65 en acceso Cómo se calculó 22 PB + 1 aplique + 6 P2 — Foco LED embutido de 7 W luz cálida: $4.990 (normal $5.990). El aplique IP65 del acceso cuesta más. medido en el modelo	29 unmerma 5 %	31unidad	$4.990	$154.690	Precio de listado	Easy (DRL)Ficha del producto
13	Planta baja	Tablero embutido 24 módulos con tapa IP41En el muro frontal entre ventanas del living Cómo se calculó 1 tablero (11 circuitos + 4 diferenciales + general) medido en el modelo	1 unmerma 0 %	1unidad	$24.291	$24.291	Precio de listado	Sodimac (Lexo)Categoría en la tienda
13	Planta baja	Barra copperweld 5/8" × 1,5 m (electrodos de puesta a tierra)Dos electrodos separados ≥ 3 m + conductor de cobre desnudo 10 mm² Cómo se calculó 2 electrodos en el modelo — Precio de barra toma tierra 5/8×1,5 m (Brunele). medido en el modelo	2 unmerma 0 %	2unidad	$16.640	$33.280	Precio de producto similar	SodimacCategoría en la tienda
Total cotizado de las partidas visibles						—
