Guía › Etapa 9
Cierre de muros: OSB, aislación y volcanita
OSB 11 mm por fuera, lana mineral en la cavidad y volcanita 10 mm por dentro (RH en el baño), con cielos y forro de borde de escalera.
Qué se construye

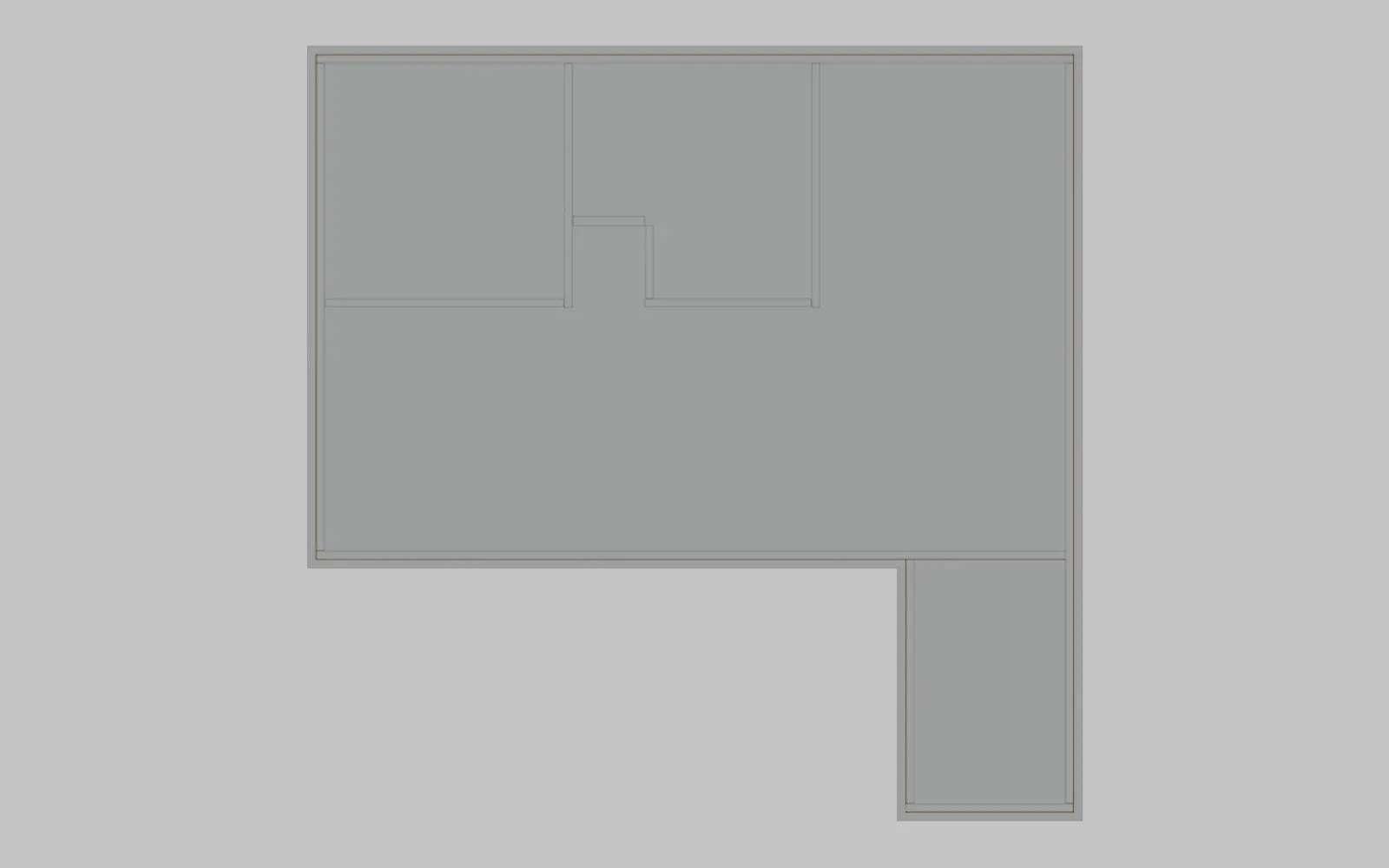

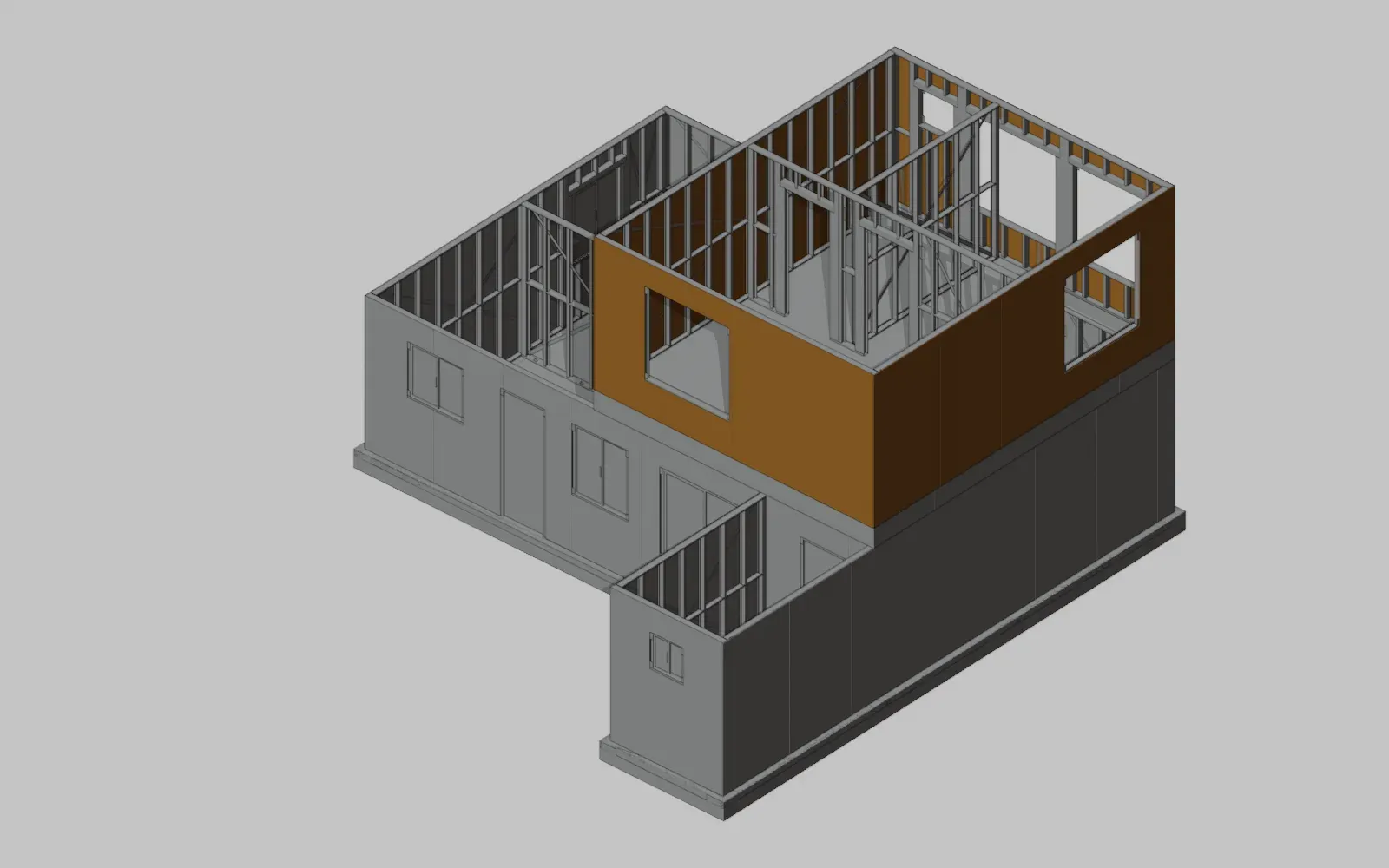

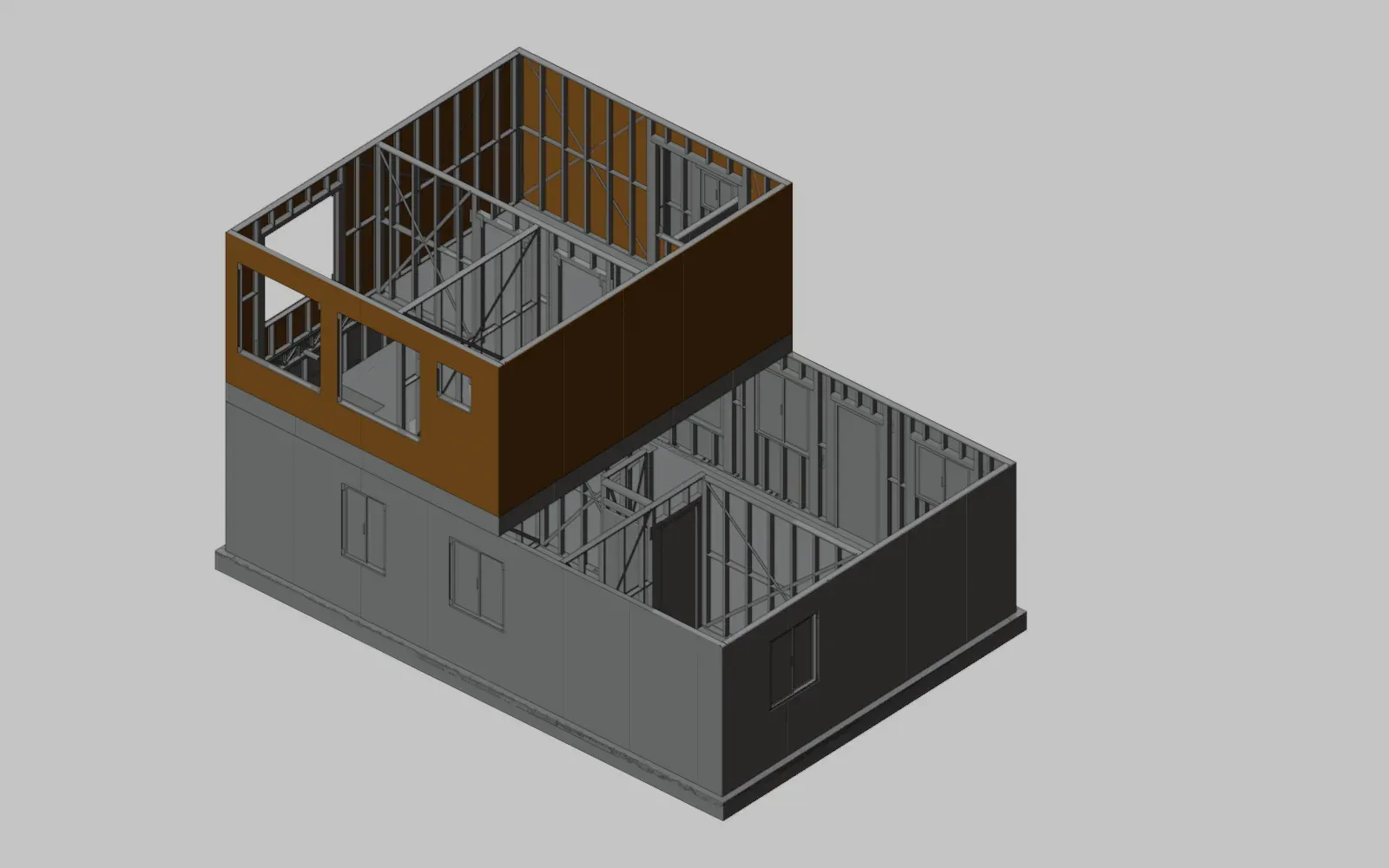

Exterior: placas OSB de 11 mm de 1,22 × 2,44 m, con juntas sobre montantes y desfasadas entre filas. Interior: volcanita de 10 mm en muros y tabiques, y cielos en volcanita; el baño lleva volcanita RH (verde) bajo la cerámica. La cavidad de 90 mm se rellena con lana mineral. Junto al vacío de la escalera, el borde del entrepiso se forra con volcanita.
Nota: la aislación no está dibujada en el modelo; está en la lista de materiales como complemento. La exigencia térmica depende de la comuna: verifica con tu arquitecto.
Paso a paso
- Revisión previa. Antes de cerrar un muro, verifica con el instalador que las instalaciones en bruto están probadas y que los bloqueos para colgar artefactos y barandas están en su lugar.
- OSB exterior. Atornilla las placas con tornillos cada 15 cm en bordes y 30 cm en campo, a 10 mm del borde. Deja 3 mm entre placas para dilatar y desfasa las juntas verticales entre filas.
- Aislación. Coloca la lana mineral entre montantes sin comprimirla y sin dejar huecos en esquinas ni alrededor de vanos.
- Volcanita en muros. Cuelga las planchas verticalmente, con las juntas sobre montantes y tornillos cada 25 cm (15 cm en bordes). Usa RH en los muros del baño y la ducha.
- Cielos. Fija la volcanita a las cuerdas inferiores o a un perfil de cielo, perpendicular a las cerchas, con tornillos cada 20 cm.
- Forro de borde. Forra el borde del entrepiso y los muros sobre la escalera.
- Juntas. Aplica cinta de papel con masilla base en todas las juntas y esquinas, lija y da una segunda mano.
Controles de calidad
- Planitud de la volcanita ±2 mm bajo regla de 2 m.
- Cabezas de tornillo ligeramente hundidas sin romper el papel.
- Lana mineral ocupa todo el espesor del panel y sin tramos caídos.
Herramientas y equipo
Normas y referencias
- OGUC art. 4.1.10 y zonificación térmica: transmitancia térmica mínima de muros según la zona.
- OGUC: resistencia al fuego de tabiques y cielos; consulta la solución certificada que corresponda.
Materiales de esta etapa
Cantidades medidas en el modelo y precios referenciales. Usa los filtros para separar por piso o por tipo de partida.
| Sección | Piso | Material | Cant. modelo | A comprar | Precio unit. | Total | Tipo de precio | Dónde comprar |
|---|---|---|---|---|---|---|---|---|
| 03 | Planta baja | Volcanita 10 mm para cielo planta baja (bajo entrepiso y bajo techo del bloque izquierdo y baño)Estructura de cielo: perfil 'cajón' o fijación directa a cuerda inferior de cerchasCómo se calculóCielo PB 47.2 m² + cielo baño 5.1 m² medido en el modelo | 52,3 m²merma 10 % | 20plancha | $6.450 | $129.000 | Precio de listado | SodimacCategoría en la tienda |
| 03 | Planta baja | Tornillo volcanita punta fina 6×1 5/8" (cielos)Cada 20 cmCómo se calculó22 por m² de cielo regla de cálculo | 1.150,6 unmerma 10 % | 2caja 1.000 un | $17.990 | $35.980 | Precio de listado | Easy (Mamut)Ficha del producto |
| 03 | Planta baja | Cinta de papel microperforada para juntas 50 mm × 76 mToda junta y esquina interiorCómo se calculó1,2 m de cinta por m² de placa (todo el proyecto) medido en el modelo | 342,9 mmerma 10 % | 5rollo 76 m | $4.090 | $20.450 | Precio de listado | Sodimac (Volcan)Categoría en la tienda |
| 03 | Planta baja | Lana mineral / lana de vidrio 90 mm (rollo libre) en muros exterioresRellenar cavidad de 90 mm sin comprimir; R ≈ 2,1 m²K/WCómo se calculóÁrea de muros exteriores PB — Estimado por interpolación: Aislanglass 60 mm 14,4 m² = $36.534 ($2.537/m²) y Volcan 50 mm = $29.990 ($2.083/m²) → 90 mm ≈ $3.780/m² ≈ $54.400 por rollo de 14,4 m². complemento no modelado | 81,2 m²merma 5 % | 6rollo 1,2×12 m (14,4 m²) | $54.400 | $326.400 | Estimación (por peso, interpolación o fabricación) | Sodimac / VolcanCategoría en la tienda |
| 03 | Planta baja | Masilla base para juntas 25 kg (Volcan JuntaPro)Dos manos + terminaciónCómo se calculó0,35 kg por m² de placa (todo el proyecto) medido en el modelo | 100 kgmerma 10 % | 5balde 25 kg | $20.990 | $104.950 | Precio de listado | Sodimac (Volcan)Categoría en la tienda |
| 03 | Planta baja | Placa OSB 11 mm 1,22×2,44 m (cara exterior)Juntas desfasadas, sobre montantes; sellar bordes inferioresCómo se calculóÁrea neta de OSB del modelo 81.2 m² + 12 % de recortes medido en el modelo | 81,2 m²merma 12 % | 31placa | $14.580 | $451.980 | Precio de listado | SodimacCategoría en la tienda |
| 03 | Planta baja | Tornillo autoperforante 8×1" para OSB sobre perfil (caja 1.000)Cada 15 cm en bordes y 30 cm en campoCómo se calculó28 por m² de OSB — Precio de la caja 8×1/2"; el 8×1" es de precio similar. regla de cálculo | 2.274,7 unmerma 10 % | 3caja 1.000 un | $12.490 | $37.470 | Precio de producto similar | Easy (Imporper)Ficha del producto |
| 03 | Planta baja | Tornillo volcanita punta fina 6×1 5/8" (caja 1.000)Cada 25 cm en campo, 15 cm en bordesCómo se calculó20 por m² de volcanita regla de cálculo | 2.662,3 unmerma 10 % | 3caja 1.000 un | $17.990 | $53.970 | Precio de listado | Easy (Mamut)Ficha del producto |
| 03 | Planta baja | Volcanita estándar 10 mm 1,20×2,40 m (cara interior de muros y tabiques)Tabiques con volcanita en ambas caras; juntas en montanteCómo se calculóÁrea neta del modelo 133.1 m² + 10 % medido en el modelo | 133,1 m²merma 10 % | 51plancha | $6.450 | $328.950 | Precio de listado | SodimacCategoría en la tienda |
| 03 | Planta baja | Volcanita RH (verde) 12,5 mm 1,20×2,40 m (baño)Muros del baño bajo cerámica y muro de la duchaCómo se calculóÁrea de cerámica de muros del baño; en el modelo sólo el muro norte lleva RH, se recomienda en todos medido en el modelo | 18,1 m²merma 12 % | 8plancha | $14.964 | $119.712 | Precio de listado | Sodimac (Gyplac)Categoría en la tienda |
| 07 | Segundo piso | Volcanita 10 mm para forro de borde de entrepiso sobre vacío de escaleraForro de 31 cm de alto en muro este, norte y bordes del vanoCómo se calculóForro modelado de 8 mm en el modelo; usar 10 mm medido en el modelo | 2,86 m²merma 15 % | 2plancha | $6.450 | $12.900 | Precio de listado | SodimacCategoría en la tienda |
| 07 | Segundo piso | Volcanita 10 mm para cielo 2º piso (bajo cerchas del techo)Fijar a cuerda inferior o a perfil cajónCómo se calculóCielo bajo techo 27.3 m² medido en el modelo | 27,3 m²merma 10 % | 11plancha | $6.450 | $70.950 | Precio de listado | SodimacCategoría en la tienda |
| 07 | Segundo piso | Lana mineral / lana de vidrio 90 mm (rollo libre) en muros exterioresÍdem planta bajaCómo se calculóÁrea de muros exteriores del 2º piso — Estimado por interpolación: Aislanglass 60 mm 14,4 m² = $36.534 ($2.537/m²) y Volcan 50 mm = $29.990 ($2.083/m²) → 90 mm ≈ $3.780/m² ≈ $54.400 por rollo de 14,4 m². complemento no modelado | 43,9 m²merma 5 % | 4rollo 1,2×12 m (14,4 m²) | $54.400 | $217.600 | Estimación (por peso, interpolación o fabricación) | Sodimac / VolcanCategoría en la tienda |
| 07 | Segundo piso | Placa OSB 11 mm 1,22×2,44 m (cara exterior)Juntas desfasadas, sobre montantes; sellar bordes inferioresCómo se calculóÁrea neta de OSB del modelo 43.9 m² + 12 % de recortes medido en el modelo | 43,9 m²merma 12 % | 17placa | $14.580 | $247.860 | Precio de listado | SodimacCategoría en la tienda |
| 07 | Segundo piso | Tornillo autoperforante 8×1" para OSB sobre perfil (caja 1.000)Cada 15 cm en bordes y 30 cm en campoCómo se calculó28 por m² de OSB — Precio de la caja 8×1/2"; el 8×1" es de precio similar. regla de cálculo | 1.228,9 unmerma 10 % | 2caja 1.000 un | $12.490 | $24.980 | Precio de producto similar | Easy (Imporper)Ficha del producto |
| 07 | Segundo piso | Tornillo volcanita punta fina 6×1 5/8" (caja 1.000)Cada 25 cm en campo, 15 cm en bordesCómo se calculó20 por m² de volcanita regla de cálculo | 1.462,3 unmerma 10 % | 2caja 1.000 un | $17.990 | $35.980 | Precio de listado | Easy (Mamut)Ficha del producto |
| 07 | Segundo piso | Volcanita estándar 10 mm 1,20×2,40 m (cara interior de muros y tabiques)Tabiques con volcanita en ambas caras; juntas en montanteCómo se calculóÁrea neta del modelo 73.1 m² + 10 % medido en el modelo | 73,1 m²merma 10 % | 28plancha | $6.450 | $180.600 | Precio de listado | SodimacCategoría en la tienda |
| Total cotizado de las partidas visibles | — | |||||||
No hay partidas con esos filtros.
