Techumbre: cerchas, OSB y cubierta de zinc

Qué se construye

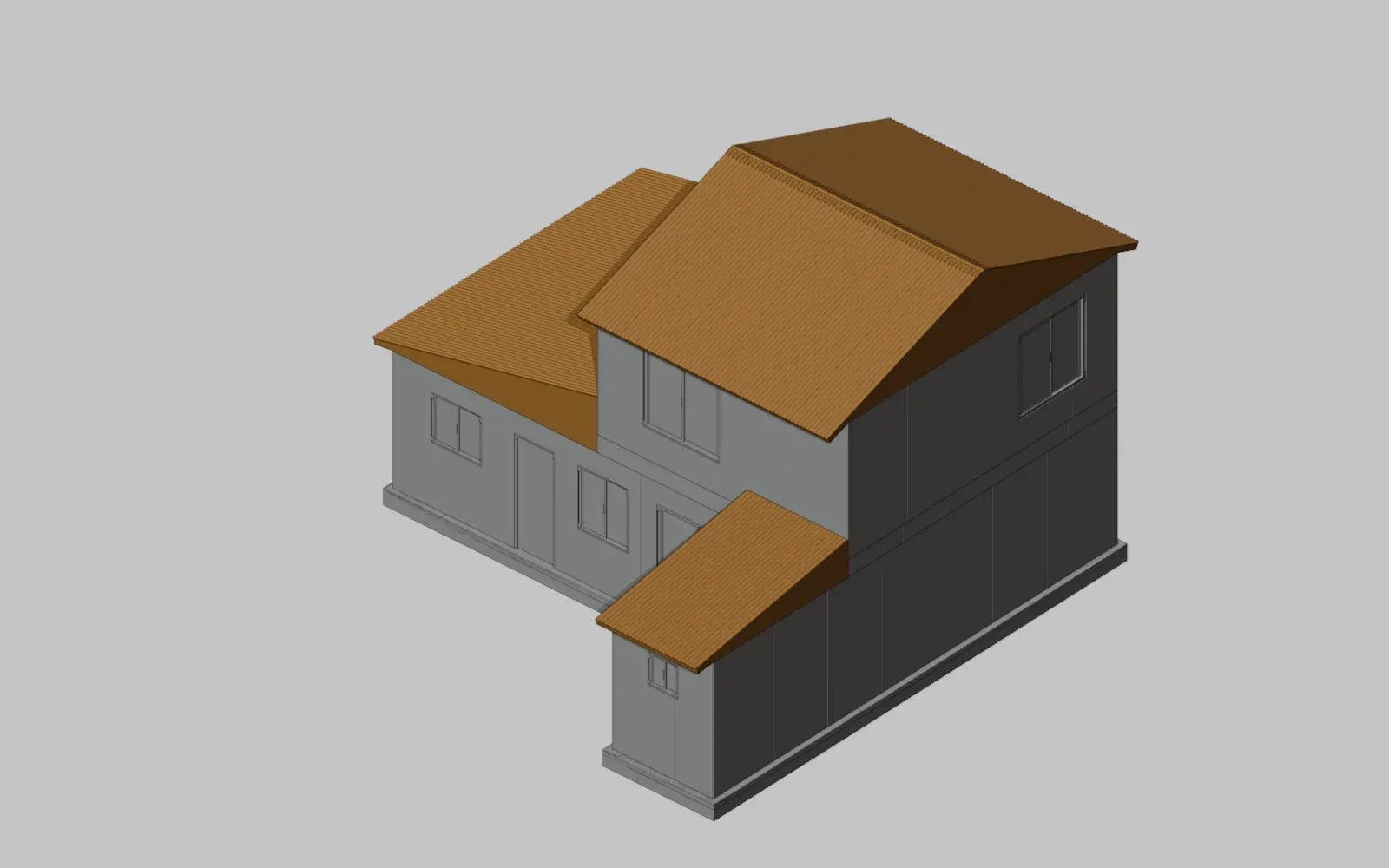

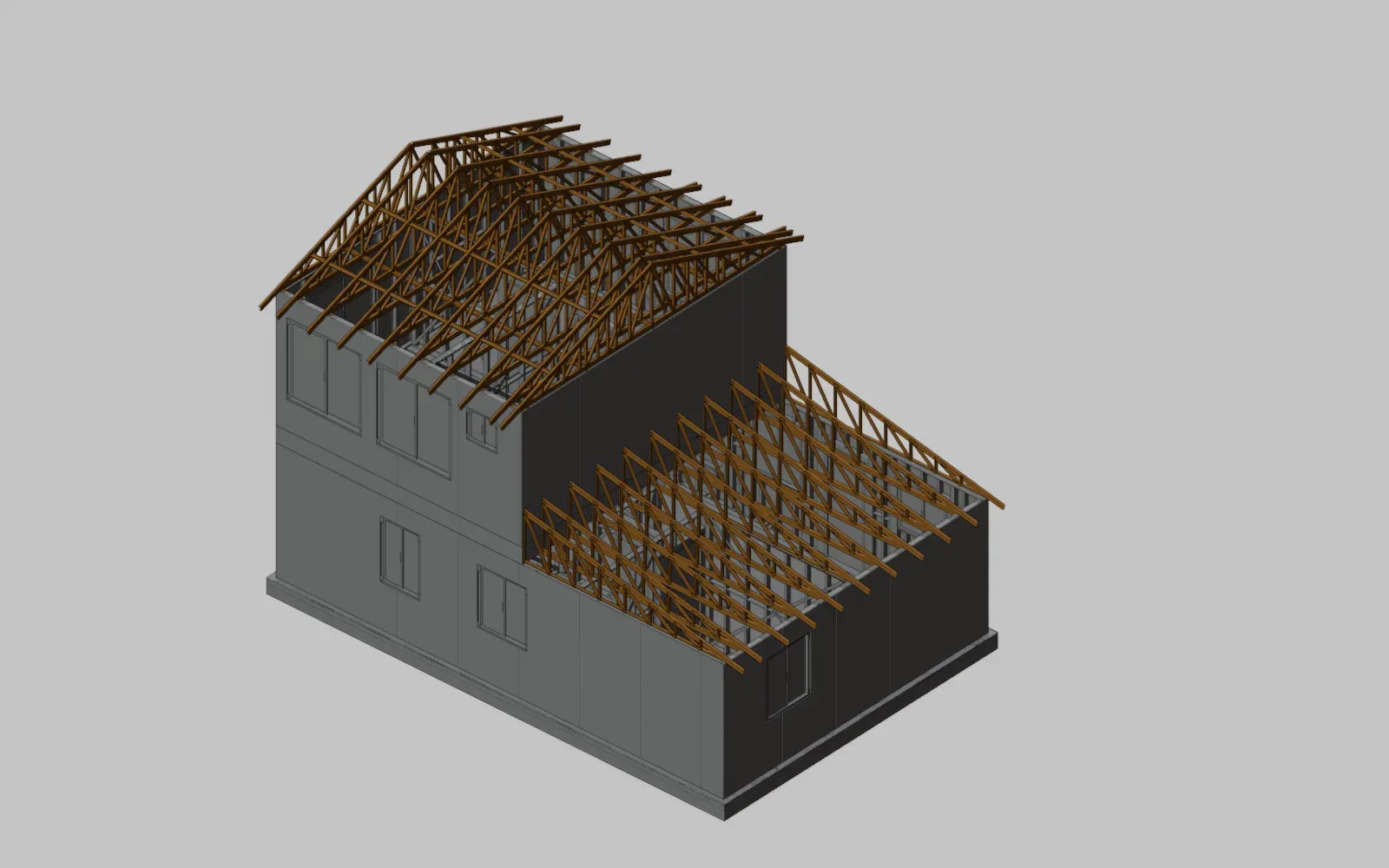

Las cerchas del techo son de acero de 90 mm con celosía de 40 × 38 mm y se disponen cada 61 cm. El gable de 20° cubre el volumen de dos pisos; un faldón de 12° cubre el bloque izquierdo y otro de 10° el baño. Sobre las cerchas va OSB 11 mm, fieltro asfáltico de 15 lb y zinc acanalado de 0,35 mm. Los frontones se cierran con OSB y revestimiento de siding; en los faldones de un agua, los costados se cierran con OSB para evitar el ingreso de agua.

Paso a paso

1. Cerchas. Arma o recibe las cerchas, izalas con cuerdas desde dos puntos y apoya cada una en los muros con escuadras. Mantén la separación de 61 cm y verifica el plomo.
2. Arriostres. Fija bloqueos y cintas para dar rigidez longitudinal a la estructura y evitar el volcamiento de las cerchas.
3. Cielo. Coloca la volcanita del cielo y la aislación (si la hay) desde el interior antes de cerrar el techo, o en la secuencia que definas con el aislante.
4. OSB. Atornilla las planchas de OSB a las cuerdas superiores con tornillos cada 15 cm en bordes y 30 cm en campo, con las juntas desfasadas. Deja 3 mm entre planchas.
5. Fieltro. Extiende el fieltro desde el alero hacia la cumbrera, con traslape de 10 cm y fijación con grapas.
6. Zinc. Instala las planchas desde el alero con traslape lateral de una onda y longitudinal de al menos 15 cm. Fija con tornillos con golilla de neopreno en la cresta de la onda (≈ 8 por m²).
7. Remates. Instala la cumbrera, los cubrejuntas de los faldones y los cierres laterales; sella con cinta butílica en los encuentros con muros.
8. Canaletas y bajadas. No están modeladas; se recomienda sumarlas al presupuesto para dirigir el agua lejos de la fundación.

Controles de calidad

• Escuadra de la cubierta: diagonales de cada faldón iguales a ±10 mm.
• Tornillos en la cresta de la onda con golilla sellando sin deformarla.
• Sin perforaciones de tornillo en el valle de la onda.

Errores frecuentes

• Montar el zinc en sentido contrario al viento dominante: entra agua en los traslapes.
• No cerrar los costados de los faldones de un agua: la lluvia con viento ingresa al entretecho.
