Escalera de acero y madera

Escalera de dos tramos con descanso, zanca de acero anclada al radier y al entrepiso, peldaños y contrahuellas de madera y baranda con balaustres de acero.

Escalera en perspectiva — Escalera en el sector noreste, entre el radier y el entrepiso, con baranda en el vacío del segundo piso.

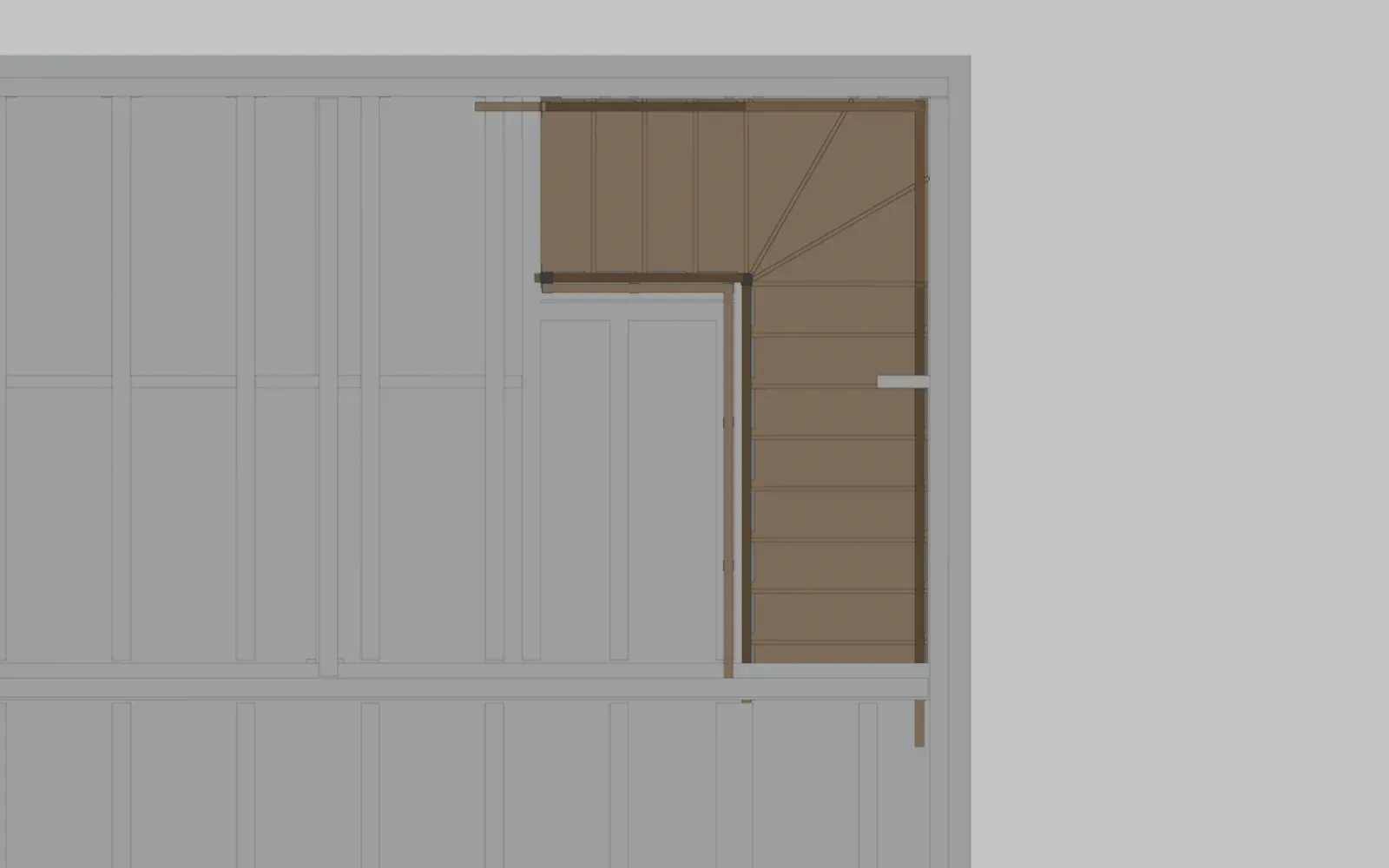

Planta de la escalera — Planta: el vacío del segundo piso se rodea con baranda continua; la escalera da luz a la oficina de planta baja.

Qué se construye

La escalera se fabrica en taller como un conjunto de acero (zanca y soportes) y se termina en obra con peldaños de madera de 40 mm y contrahuellas de 18 mm. En el vacío del segundo piso hay una baranda de balaustres de acero y pasamanos de madera. El modelo incluye el forro de volcanita en los bordes del entrepiso que dan al vacío.

Paso a paso

Tolerancias. Antes de instalar, mide el desnivel real entre el radier y el entrepiso terminado y ajusta las contrahuellas para que todas sean iguales (±2 mm).
Anclar la zanca. Fija las placas base al radier con pernos de expansión y a la viga de borde del entrepiso con pernos pasados.
Peldaños. Atornilla los peldaños a los soportes y las contrahuellas al borde del siguiente peldaño con adhesivo de montaje.
Baranda. Monta los pilares de la baranda sobre bloqueos adicionales en los muros y el borde del entrepiso; instala balaustres y pasamanos a 0,95–1,00 m.
Forro de borde. Cubre con volcanita el borde del entrepiso y los muros que quedan a la vista sobre la escalera.
Terminación. Aplica barniz o laca de poliuretano y coloca la nariz antideslizante de aluminio.

Controles de calidad

Huellas y contrahuellas constantes; ningún peldaño debe variar más de 5 mm.
La baranda debe soportar una carga horizontal en el pasamanos según OGUC; probar manualmente antes de entregar.
Anclajes de zanca con apriete controlado.

Herramientas y equipo

Normas y referencias

OGUC: dimensiones de escalera (ancho, huella, contrahuella) y baranda de altura mínima 0,95 m con separación de balaustres que impida el paso de una esfera de 10 cm.

Materiales de esta etapa

Cantidades medidas en el modelo y precios referenciales. Usa los filtros para separar por piso o por tipo de partida.

BuscarGrupoTipo de precioOrigen de la cantidad Mostrar sólo precios de listado Cantidades sin merma

Partidas: 4Total cotizado: —Estimadas o similares: 0

Sección	Piso	Material	Cant. modelo	A comprar	Precio unit.	Total	Tipo de precio	Dónde comprar
08	Escalera	Perfil/tubo de acero para zanca y soportes (≈ kg del modelo)Escalera de 2 tramos con descanso; zanca central de tubo rectangular, anclada a radier y entrepiso Cómo se calculó Volumen de acero 0,0126 m³ × 7.850 kg/m³ — Tubo rectangular 100×50×3 × 6 m (39,6 kg) = $45.690 → ≈ $1.150/kg de material; más corte y soldadura en maestranza. medido en el modelo	98,9 kgmerma 10 %	109kg (a medida)	$1.200	$130.800	Precio de producto similar	SodimacCategoría en la tienda
08	Escalera	Anclajes de zanca (placas base + pernos de expansión 1/2")Radier y viga de entrepiso Cómo se calculó Anclajes del modelo (≈ 8) — Placa base 100×100×6 fabricada ($4.000) + perno de expansión 1/2 pulg × 4 1/2 pulg ($1.499 c/u). complemento no modelado	8 unmerma 0 %	8unidad	$5.500	$44.000	Estimación (por peso, interpolación o fabricación)	MaestranzaFicha del producto
08	Escalera	Barandas: balaustres de acero, pilastras y pasamanos de maderaAltura de baranda 0,95–1,00 m (OGUC: ≥ 0,95 m), separación de balaustres ≤ 10 cm Cómo se calculó Volumen de balaustres y pilastras del modelo × 7.850 kg/m³ — Fierro liso Ø10 × 6 m = $6.890 (3,7 kg) ≈ $1.860/kg. El kit Ferromir de 5 balaustros con piñas cuesta $28.990. Pasamanos de madera: ≈ 0,026 m³. medido en el modelo	260,6 kgmerma 10 %	287kg de acero (a medida)	$1.860	$533.820	Precio de producto similar	SodimacFicha del producto
08	Escalera	Madera para peldaños y contrahuellas (pino laminado / roble 40 mm)Peldaños de 40 mm y contrahuellas de 18 mm Cómo se calculó 0,141 m³ peldaños + 0,047 m³ contrahuellas — Pino cepillado seco 2×8 pulg × 3,2 m = $15.790 (0,024 m³ ≈ $650.000/m³). Peldaños de 40 mm de roble o laminado cuestan más; unir 2 tablas para la huella. medido en el modelo	0,19 m³merma 20 %	10tabla 2×8 pulg × 3,2 m	$15.790	$157.900	Precio de producto similar	Sodimac / EasyCategoría en la tienda
Total cotizado de las partidas visibles						—
