Guía › Etapa 4

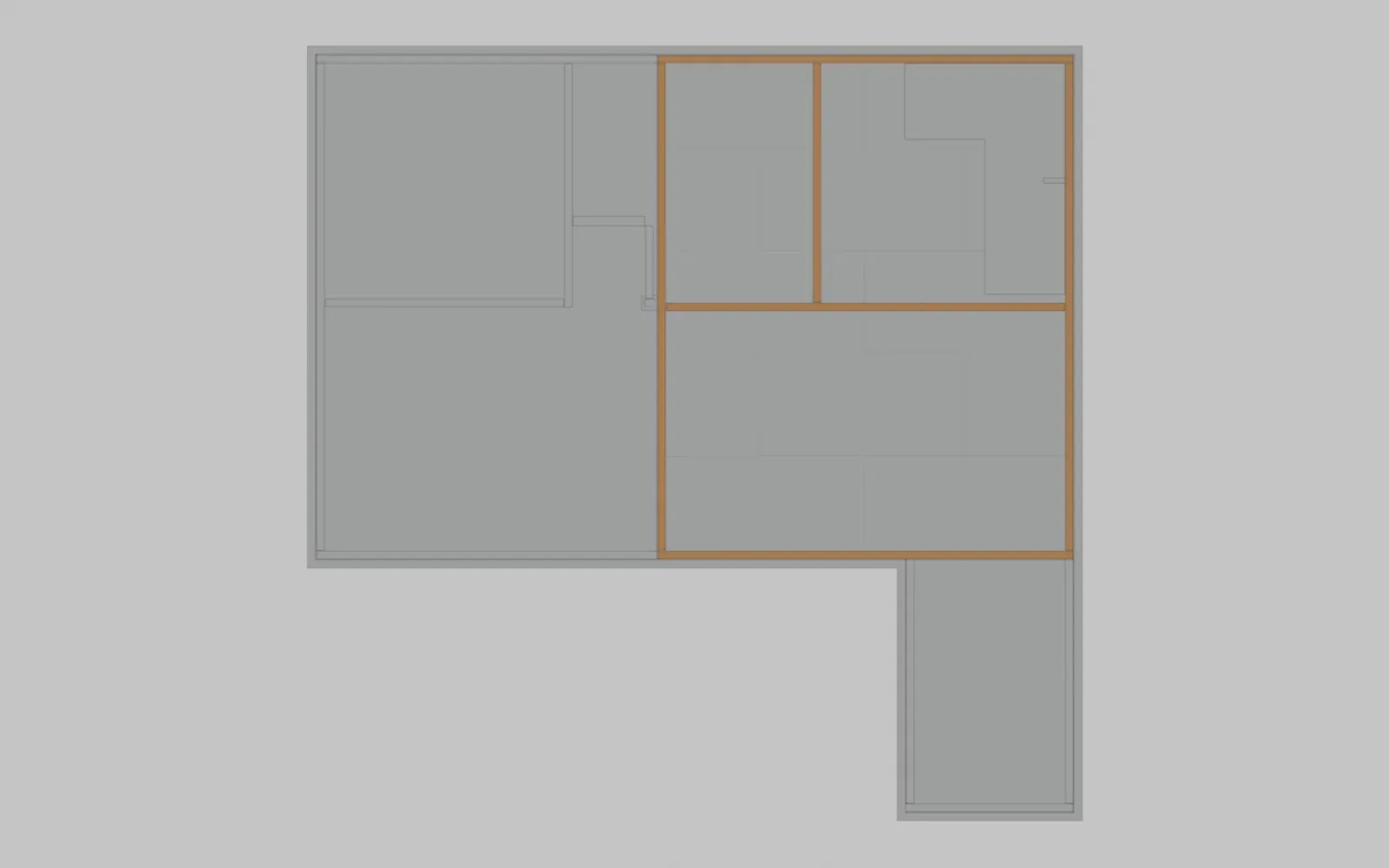

Estructura de muros del segundo piso
Muros exteriores y tabiques del dormitorio principal y el walking closet, con ventanas de 1,5 × 1,5 m, cintas de continuidad y hold-downs sobre el diafragma.
Qué se construye
La estructura es igual a la de la planta baja (montantes 90 × 38 × 0,85 mm cada 40,6 cm), pero apoyada sobre el terciado del entrepiso. Las ventanas son de 1,5 × 1,5 m, con antepecho de 0,55 m y dintel a 2,05 m (altura de las puertas); la del walking closet es más pequeña y alta (62 × 60 cm con antepecho de 1,45 m). Cada muro se une a los muros inferiores con cintas de continuidad y hold-downs, para que el viento y el sismo se transmitan hasta la fundación.
Paso a paso
- Replanteo. Marca sobre el terciado los ejes de muros exteriores y tabiques, alineados con los muros de abajo.
- Panelizar y levantar. Arma los paneles igual que en planta baja (reyes y jambas dobles, dinteles cajón, cintas en X y bloqueos) y levántalos desde el interior con apuntalamiento.
- Cintas de continuidad. Fija las cintas verticales que unen el montante del muro superior con el inferior a través de la cenefa del entrepiso.
- Hold-downs. Instala los hold-downs en los extremos y a ambos lados de las ventanas de 1,5 m, atornillados a las varillas que atraviesan el entrepiso.
- Tabiques del closet. Arma el tabique con las dos puertas de 80 cm; deja los dinteles de las puertas a 2,05 m.
- Unión a la escalera. Refuerza el muro norte y este junto al vacío con bloqueos adicionales para la baranda.
Controles de calidad
- Plomo ≤ 3 mm en 2,4 m y alineación con los muros de abajo ±5 mm.
- Los vanos de ventana deben quedar con jambas completas sobre el terciado.
- Hold-downs con la tuerca apretada y golilla de acero.
Errores frecuentes
- Montar el muro desplazado respecto del muro inferior: carga el terciado en vez de los montantes.
- Olvidar la protección de antepecho bajo 0,95 m: se debe colocar una baranda en las ventanas de 0,55 m.
Herramientas y equipo
Normas y referencias
- OGUC: antepechos y protección en vanos con riesgo de caída en pisos superiores.
- AISI S240 y NCh 433: continuidad de la trayectoria de cargas del techo a la fundación.
Materiales de esta etapa
Cantidades medidas en el modelo y precios referenciales. Usa los filtros para separar por piso o por tipo de partida.
| Sección | Piso | Material | Cant. modelo | A comprar | Precio unit. | Total | Tipo de precio | Dónde comprar |
|---|---|---|---|---|---|---|---|---|
| 06 | Segundo piso | Canal (solera) galvanizada 92×30×0,85 mm × 6 mSolera inferior y superior, cabezales de dintel y bloqueosCómo se calculóSoleras 63 m + cabezal de dintel 9 m + bloqueos 13 m — Precio de canal 92×20×0,85 × 6 m. El 92×30 no apareció en búsqueda: cotizar. medido en el modelo | 85,3 mmerma 8 % | 16barra 6 m | $8.900 | $142.400 | Precio de producto similar | SodimacCategoría en la tienda |
| 06 | Segundo piso | Cinta de arriostre galvanizada 50×0,9 mm (cruces en X)Atornillada a montantes y soleras, en tramos de muro ≥ 0,60 mCómo se calculóCruces en X de cada tramo macizo — Cinta 50 × 0,9 mm = 0,353 kg/m × 30 m × $1600/kg. No se hallan rollos de cinta de arriostre en góndola: pedir a distribuidor Metalcon. medido en el modelo | 46,2 mmerma 8 % | 2rollo 30 m | $16.900 | $33.800 | Estimación (por peso, interpolación o fabricación) | Distribuidor MetalconCategoría en la tienda |
| 06 | Segundo piso | Hold-down (escuadra de anclaje 60×400×3 mm + varilla Ø16)Extremos de muros exteriores y vanos ≥ 1,0 mCómo se calculó8 en extremos (32/4) + 8 en vanos ≥ 1,0 m — Estimación de fabricación: placa de 60×400×3 mm + base + varilla Ø16 + galvanizado ≈ 1,5 kg de acero. Material de referencia: ángulo 30×30×3 × 6 m = $12.080 en Easy. medido en el modelo | 16 unmerma 0 % | 16unidad (fabricación en taller) | $9.500 | $152.000 | Estimación (por peso, interpolación o fabricación) | Taller de metalmecánicaFicha del producto |
| 06 | Segundo piso | Montante galvanizado 90×38×0,85 mm × 2,44 m (90CA085)Montantes cada 40,6 cm, reyes y jambas dobles en vanos, esquinas triplesCómo se calculóMontantes 295 m + dinteles cajón (2 montantes por m: 19 m) — Precio referencial = $2.002/m del perfil C 90×20×0,85 de 2,5 m ($5.004). No se halló el 90×38×0,85 exacto: cotizar con distribuidor Metalcon/Cintac. medido en el modelo | 313,7 mmerma 5 % | 135barra 2,44 m | $4.885 | $659.475 | Precio de producto similar | SodimacCategoría en la tienda |
| 06 | Segundo piso | Pletinas y escuadras de refuerzo de vanos (acero galv. 0,9 mm)Esquinas de dintel y antepecho, 24×24 cm; escuadras 60×80Cómo se calculóVolumen de acero del modelo × 7.850 kg/m³ — $/kg estimado: plancha lisa galvanizada 0,3 mm de 0,5×2 m = $9.990 (≈ $4.200/kg); las planchas de 0,9 mm son más baratas por kg. Corte en taller aparte. medido en el modelo | 16,1 kgmerma 10 % | 18kg (corte en taller) | $2.500 | $45.000 | Estimación (por peso, interpolación o fabricación) | Sodimac (referencia)Categoría en la tienda |
| 06 | Segundo piso | Tornillo autoperforante punta broca 8×1/2" (cabeza truss), caja 1.000Unión montante–solera, dinteles, bloqueos y cintasCómo se calculó6 por montante + 4 por bloqueo + 8 por m de dintel + 3 por m de cinta regla de cálculo | 1.042,6 unmerma 10 % | 2caja 1.000 un | $12.490 | $24.980 | Precio de listado | Easy (Imporper)Ficha del producto |
| Total cotizado de las partidas visibles | — | |||||||
No hay partidas con esos filtros.
