Guía › Etapa 3
Entrepiso: cerchas, viga maestra y diafragma de terciado
21 cerchas abiertas de 30 cm cada 61 cm, viga maestra doble sobre el muro de la habitación 2, pilares de refuerzo y terciado estructural de 18 mm con los vacíos de escalera.
Qué se construye

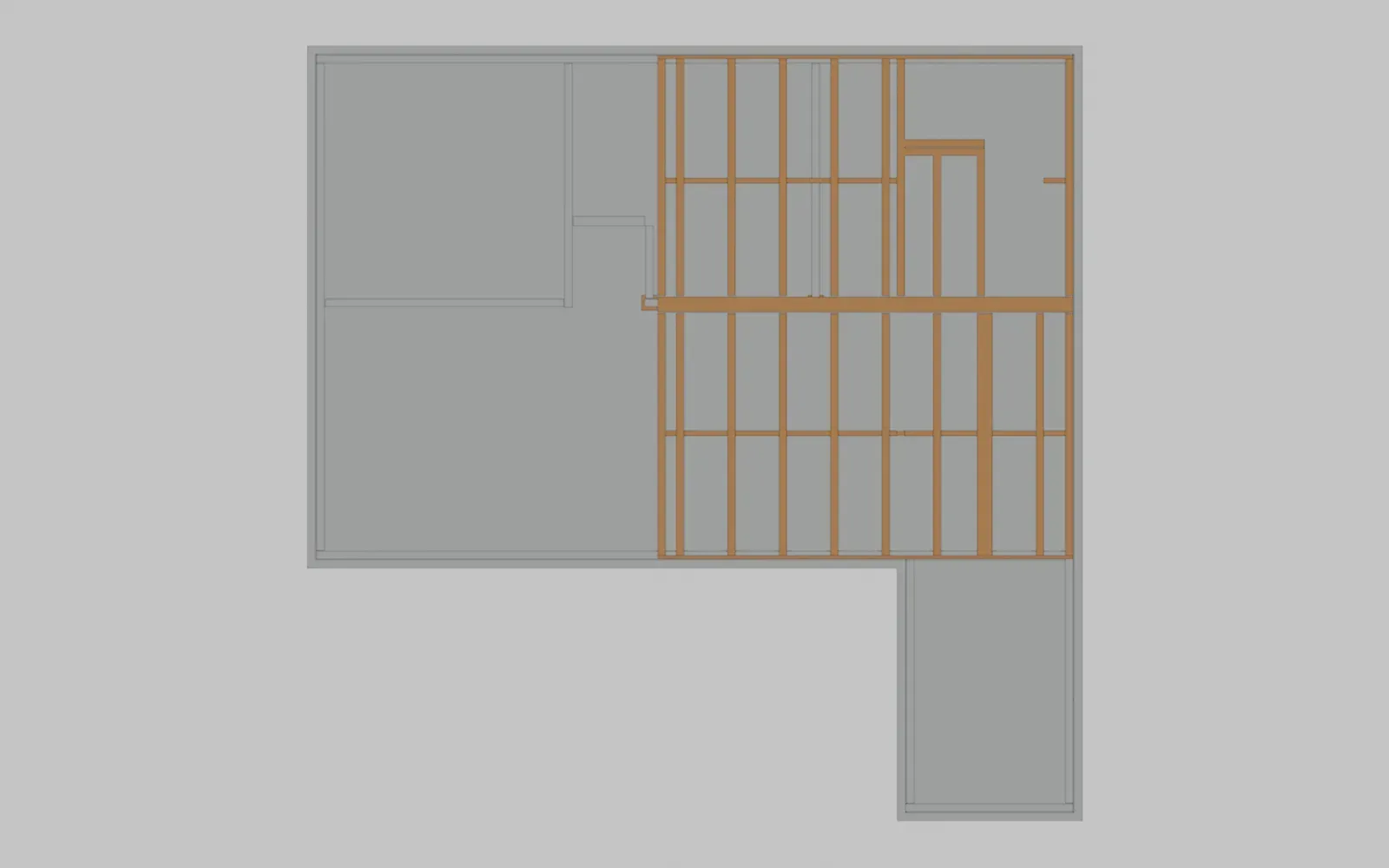

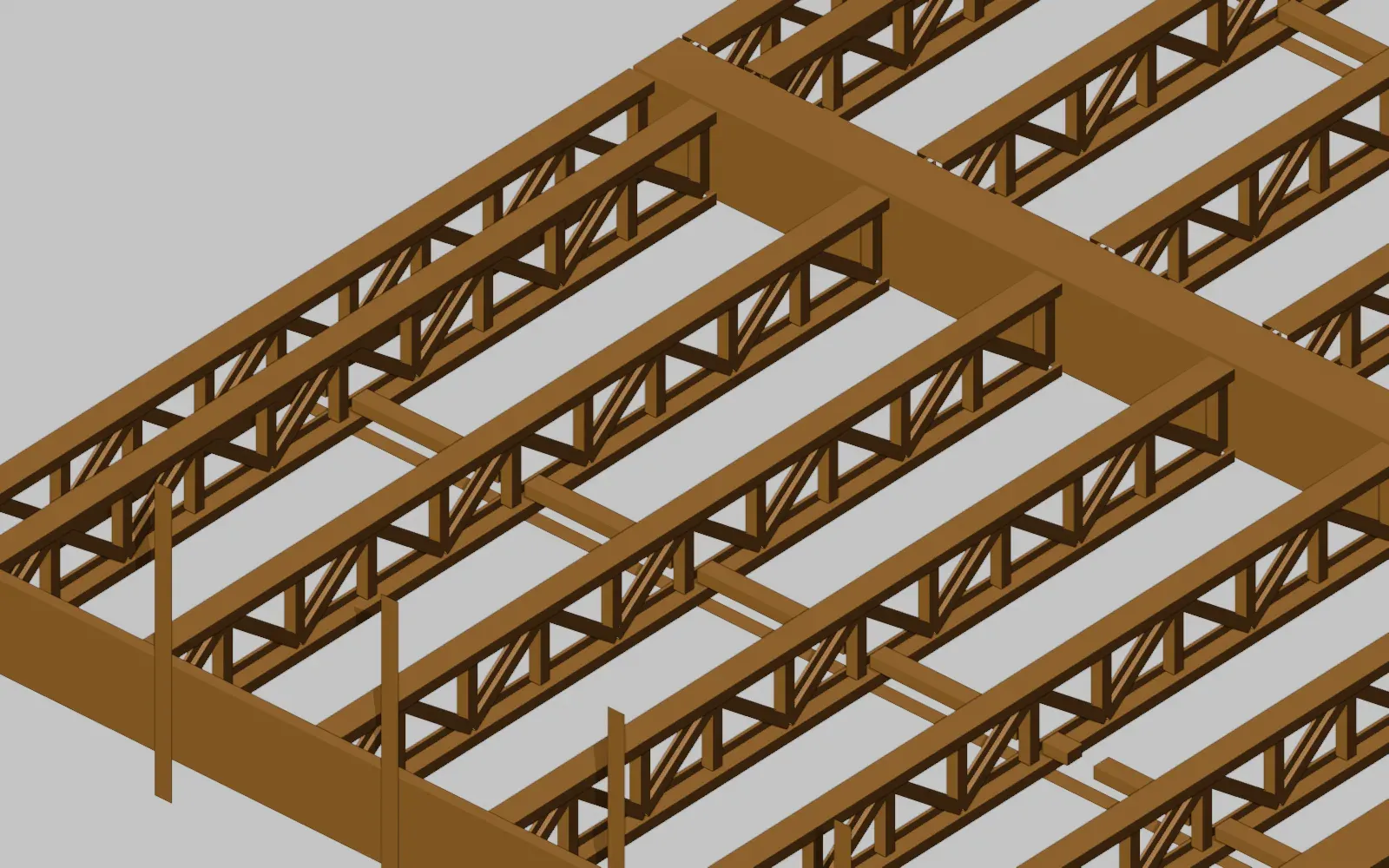

Sobre la solera superior de los muros de la planta baja se apoyan cerchas abiertas de 30 cm de alto (cuerdas C 90 × 38 y celosía Warren C 40 × 38). El hueco de las cerchas permite pasar tuberías y conduits sin cortar los perfiles. El tramo más cargado se apoya en una viga maestra de dos C de 300 mm sobre el muro sur de la habitación 2 (eje Y = 0,03 m); bajo ella hay dos pilares de 75 × 75 × 4 mm dentro de los muros. La escalera genera dos vacíos que se enmarcan con cabezales dobles.
Paso a paso
- Soleras de borde. Fija las soleras U de 300 × 40 mm sobre los muros norte y sur con tornillos cada 30 cm.
- Viga maestra. Eleva y apoya los dos C de 300 mm espalda con espalda sobre los pilares y atorníllalos entre sí cada 30 cm en patrón alternado.
- Cerchas. Arma las cerchas en taller (o con plantilla en obra) y colócalas cada 61 cm, alineadas con los montantes inferiores. Usa escuadras de apoyo atornilladas en cada extremo.
- Cabezales de escalera. En los vacíos A y B coloca los cabezales dobles y corta las cerchas interrumpidas; refuerza los extremos con escuadras.
- Bloqueos y cintas. Instala bloqueos cada 1,5 m y cintas de arriostre en la cuerda inferior para evitar el volcamiento lateral.
- Instalaciones. Pasa los conduits eléctricos y las líneas de agua por la celosía antes de colocar el terciado. Nunca cortes una cuerda o una diagonal.

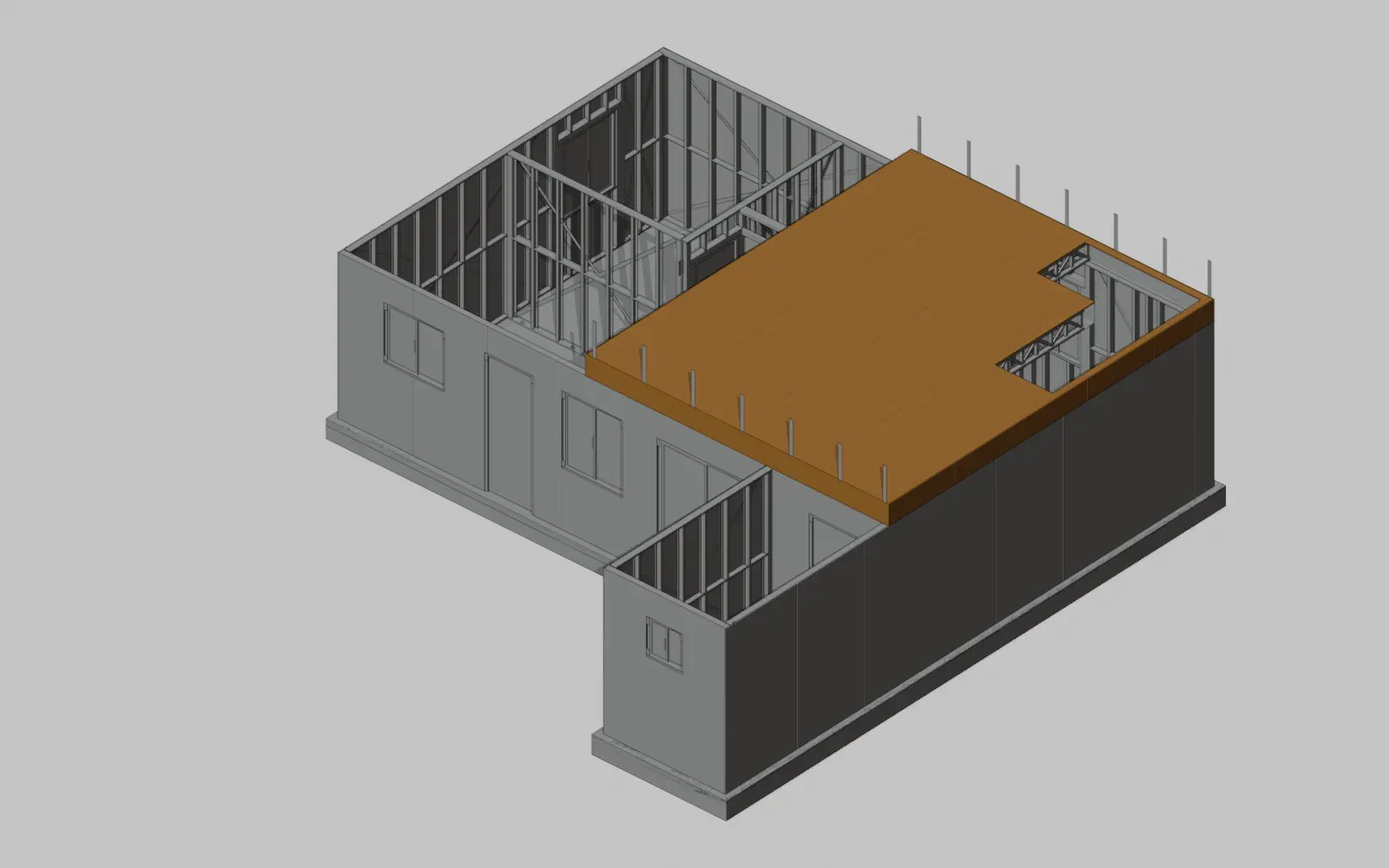

- Terciado. Coloca planchas de 18 mm perpendiculares a las cerchas con las juntas desfasadas y tornillos cada 15 cm en bordes y 20 cm en campo. Deja una junta de 2 mm entre planchas.
- Cenefa de borde. Cierra el perímetro con OSB 11 mm sobre las soleras para sellar el entretecho del entrepiso.
Controles de calidad
- Planitud del terciado: máximo 3 mm bajo regla de 2 m.
- Flecha bajo carga: debe ser menor que L/360 (lo verifica el ingeniero).
- Escuadras de apoyo atornilladas en 100 % de los extremos de cercha.
- Los pilares deben estar plomados y centrados bajo la viga maestra.
Errores frecuentes
- Separar cerchas más de lo diseñado para “ahorrar” perfilería.
- Cortar diagonales para pasar un ducto grande.
- Dejar el terciado expuesto a lluvia: el grano se levanta y pierde planitud.
Herramientas y equipo
Normas y referencias
- OGUC: resistencia al fuego y aislación acústica de entrepisos.
- NCh 433 / NCh 3171: el diafragma debe transferir cargas sísmicas a los muros del primer piso.
Materiales de esta etapa
Cantidades medidas en el modelo y precios referenciales. Usa los filtros para separar por piso o por tipo de partida.
| Sección | Piso | Material | Cant. modelo | A comprar | Precio unit. | Total | Tipo de precio | Dónde comprar |
|---|---|---|---|---|---|---|---|---|
| 05 | Entrepiso | Bloqueos y cinta de arriostre de cuerda inferiorBloqueo cada 1,5 m y cinta a 1,5 m de los murosCómo se calculóBloqueos 6,4 m + cintas 12,8 m — Perfil C 90×38 = 1,25 kg/m × 6 m × $1600/kg. medido en el modelo | 19,2 mmerma 10 % | 4barra/cinta 6 m | $12.000 | $48.000 | Estimación (por peso, interpolación o fabricación) | Fabricante LGSF (cotizar)Categoría en la tienda |
| 05 | Entrepiso | Perfil C 40×38×1,5 mm (montantes y diagonales de celosía)Verticales + diagonales Warren cada ~30 cmCómo se calculóLargo total de celosía del modelo — Perfil de 1,55 kg/m × 6 m × $1600/kg. Perfil de 1,5 mm no es de góndola. medido en el modelo | 122 mmerma 8 % | 22barra 6 m | $14.900 | $327.800 | Estimación (por peso, interpolación o fabricación) | Fabricante LGSF (cotizar)Categoría en la tienda |
| 05 | Entrepiso | Placa OSB 11 mm 1,22×2,44 m para cenefa de bordeCierra la zona de entrepiso en el perímetroCómo se calculóFranja de 0,32 m alrededor del perímetro medido en el modelo | 6,94 m²merma 15 % | 3placa | $14.580 | $43.740 | Precio de listado | SodimacCategoría en la tienda |
| 05 | Entrepiso | Perfil C 90×38×1,5 mm (cuerdas superior e inferior de cerchas de 30 cm)21 tramos de cercha cada 61 cm, cuerdas 2 por tramoCómo se calculóLargo total de cuerdas del modelo — Perfil de 1,5 mm no es de góndola; precio referencial de un canal 92×20×0,85 de 6 m. Pedir cerchas armadas a fabricante LGSF. medido en el modelo | 116,4 mmerma 5 % | 21barra 6 m | $8.900 | $186.900 | Precio de producto similar | Distribuidor Metalcon (cotizar)Categoría en la tienda |
| 05 | Entrepiso | Escuadras de apoyo de cerchas en muros (clips 90°)Una por extremo de cerchaCómo se calculó2 por cercha (21 cerchas) — Escuadra de apoyo de ≈ 15 cm cortada de ángulo plegado 20×20×3 ($8.630 × 6 m) más doblado y galvanizado. medido en el modelo | 42 unmerma 5 % | 45unidad | $1.500 | $67.500 | Estimación (por peso, interpolación o fabricación) | Taller de metalmecánicaCategoría en la tienda |
| 05 | Entrepiso | Solera U de borde 300×40×1,5 mm (cenefa estructural)Norte y sur, sobre los murosCómo se calculóSoleras de borde del modelo — Solera 300×40×1,5 mm = 4,5 kg/m × 6 m × $1600/kg. medido en el modelo | 9,86 mmerma 5 % | 2barra 6 m | $42.900 | $85.800 | Estimación (por peso, interpolación o fabricación) | Fabricante LGSF (cotizar)Categoría en la tienda |
| 05 | Entrepiso | Terciado estructural pino 18 mm 1,22×2,44 m (diafragma)Machihembrado o con juntas sobre cuerda; sin juntas coincidentesCómo se calculóÁrea del terciado del modelo (con vacío de escalera) medido en el modelo | 26 m²merma 10 % | 10placa | $22.316 | $223.160 | Precio de listado | SodimacCategoría en la tienda |
| 05 | Entrepiso | Tornillo autoperforante 8×1/2" (cabeza truss), caja 1.000 — uniones de cerchaArmado de cerchas en taller o en obraCómo se calculó≈ 470 elementos de celosía × 2 extremos × 2 tornillos regla de cálculo | 1.876,4 unmerma 10 % | 3caja 1.000 un | $12.490 | $37.470 | Precio de listado | Easy (Imporper)Ficha del producto |
| 05 | Entrepiso | Tornillo autoperforante 8×1" para terciado (caja 1.000)Cada 15 cm en bordes y 20 cm en campoCómo se calculó30 por m² regla de cálculo | 778,5 unmerma 10 % | 1caja 1.000 un | $12.490 | $12.490 | Precio de producto similar | Easy (Imporper)Ficha del producto |
| 05 | Entrepiso | Perfil C 300×90×1,5 mm doble (viga maestra Y = 0,03 m y cabezal del vacío B)2 C espalda con espalda sobre muro de Hab. 2; cabezal 2 C en vacío BCómo se calculó2 × 4,93 m + 2 × 0,99 m — C 300×90×1,5 mm = 6,1 kg/m × 6 m × $1600/kg. medido en el modelo | 11,8 mmerma 5 % | 3barra 6 m | $58.500 | $175.500 | Estimación (por peso, interpolación o fabricación) | Fabricante LGSF (cotizar)Categoría en la tienda |
| Total cotizado de las partidas visibles | — | |||||||
No hay partidas con esos filtros.
