Estructura de muros de la planta baja (LGSF)

Qué se construye

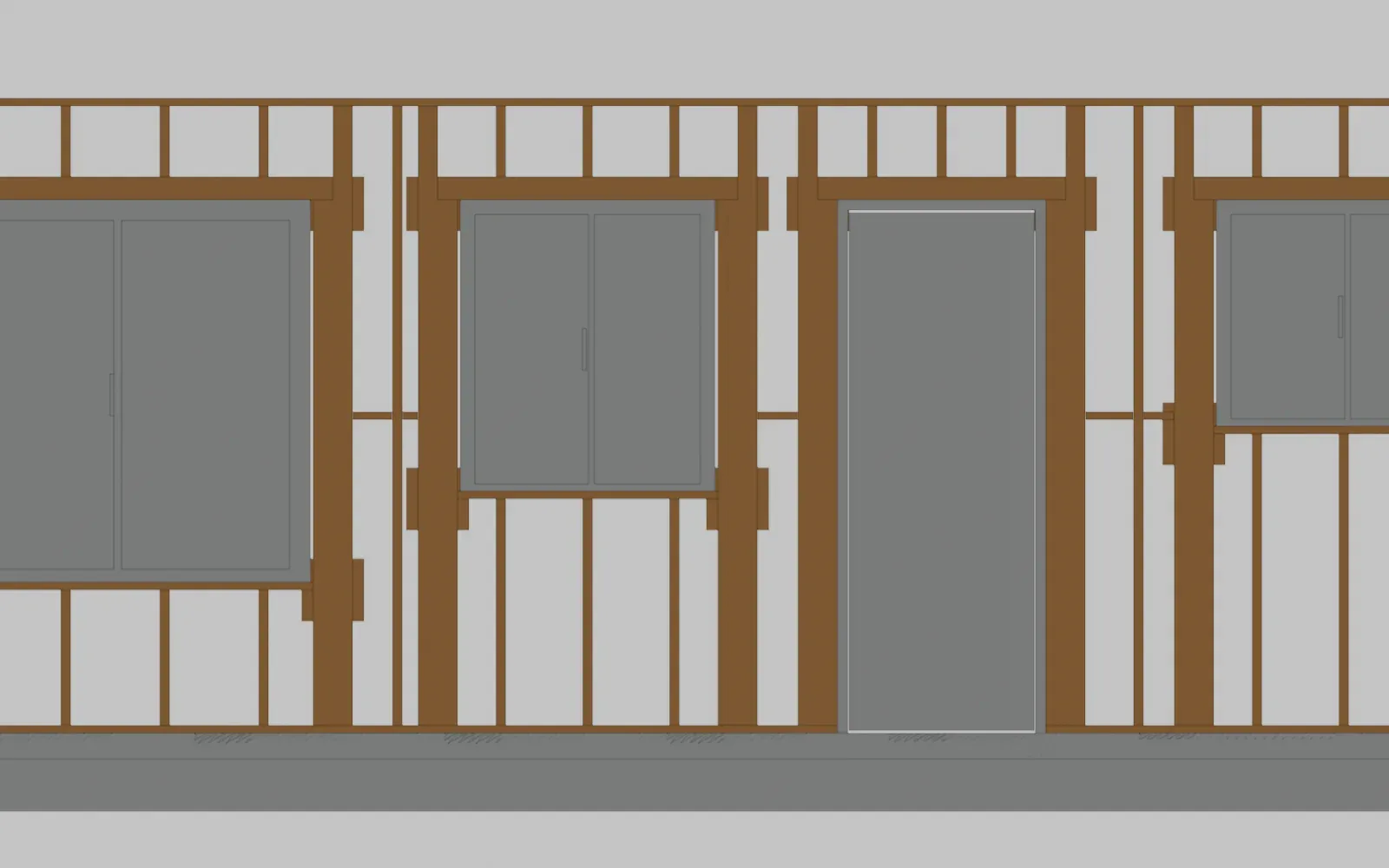

Cada muro es un panel de montantes 90 × 38 × 0,85 mm entre una solera inferior y una superior (canal 92 × 30 mm). Los montantes se colocan cada 40,6 cm (un tercio del ancho de plancha: así cada junta de OSB o volcanita cae sobre un montante). En cada vano se arman reyes y jambas dobles, un dintel cajón y cortos sobre y bajo la abertura. Los tramos macizos llevan cintas de arriostre en X y a media altura un bloqueo horizontal.

Elemento	Perfil / criterio
Montantes	C 90 × 38 × 0,85 mm, cada 40,6 cm
Soleras	Canal 92 × 30 × 0,85 mm, superior e inferior
Vanos	2 reyes + 2 jambas, dintel cajón (2 montantes + canal)
Arriostre	Cinta galvanizada 50 mm en X, en tramos macizos ≥ 0,60 m
Anclaje	Perno de expansión 1/2” cada ~0,8 m + hold-downs en extremos y vanos ≥ 1,0 m
Altura de panel	2,44 m (modular con la plancha)

Paso a paso

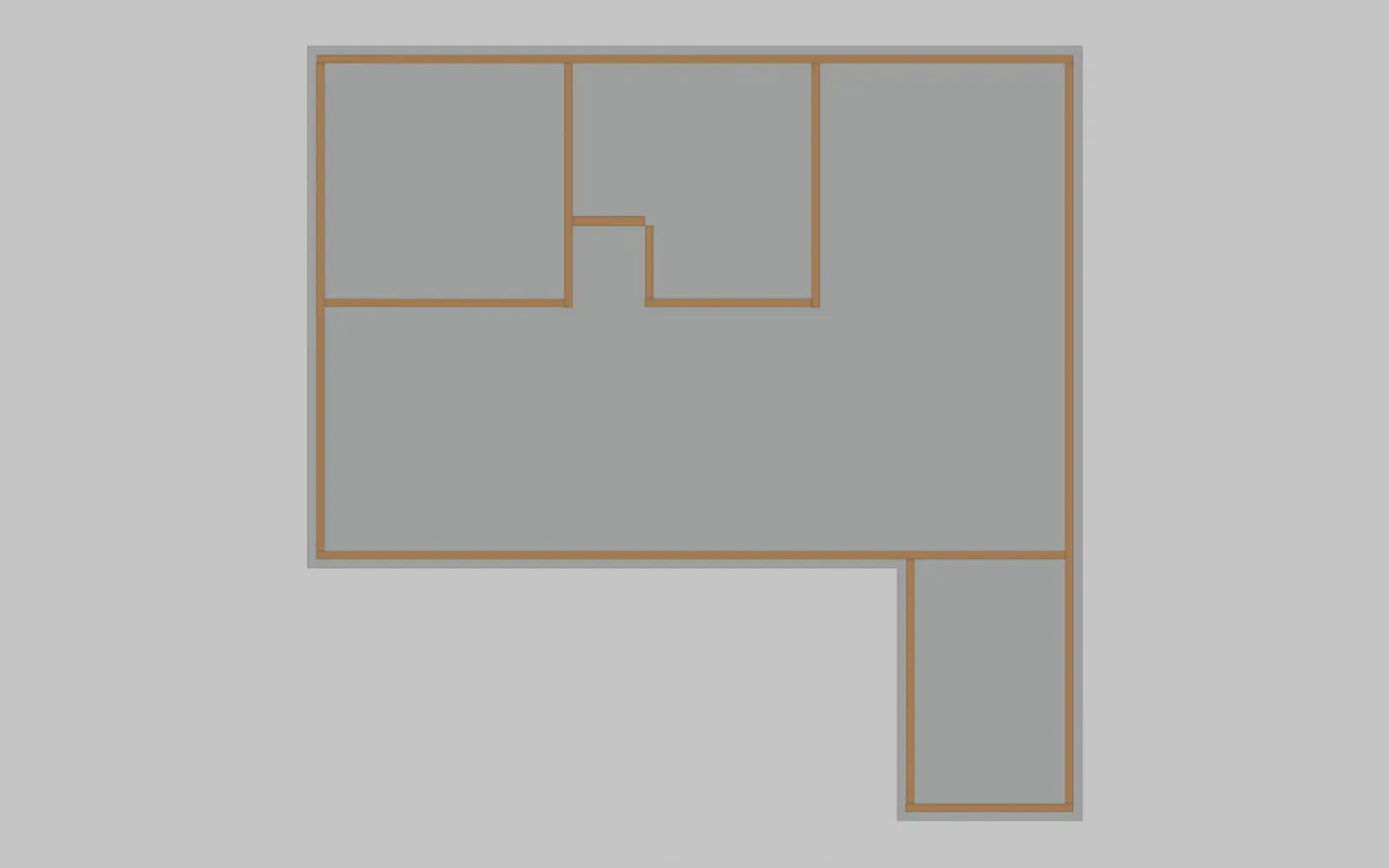

1. Marcar el trazado. Pinta sobre la viga perimetral la línea exterior de la solera y los ejes de tabiques. Marca las posiciones de montantes y vanos siguiendo el despiece por muro.
2. Panelizar. Corta soleras y montantes a medida y arma cada panel en un plano horizontal sobre el radier (o en taller): solera inferior, solera superior, montantes cada 40,6 cm, reyes y jambas en los vanos, dinteles cajón y cortos. Une con tornillos autoperforantes 8 × 1/2" (dos por extremo de montante).
3. Cintas y bloqueos. Fija las cintas en X tensadas en los tramos macizos y los bloqueos a media altura. Las cintas se atornillan en cada montante que cruzan y en las soleras.
4. Sello bajo solera. Coloca un sello o banda de polietileno bajo la solera inferior para cortar el ascenso de humedad.
5. Izar y plomar. Levanta cada panel, plómalo con la plomada o nivel y fija provisoriamente con puntales diagonales.

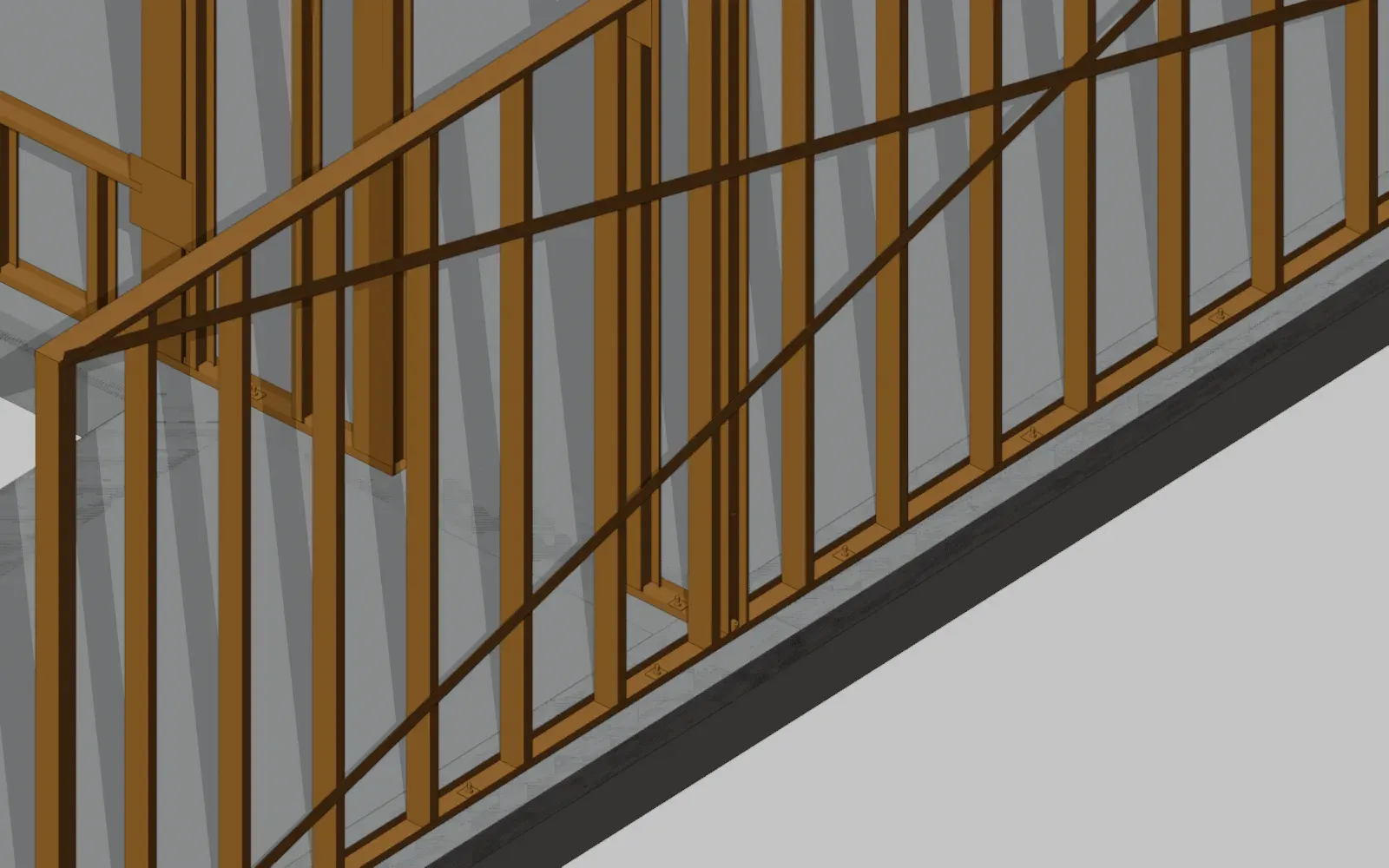

6. Anclar. Atornilla la solera inferior a los pernos de expansión y los hold-downs a las varillas embebidas. Aprieta las tuercas con torquímetro.
7. Unir esquinas y tabiques. Une los paneles en las esquinas con tres montantes y los tabiques con el montante de encuentro. Revisa que ningún vano quede en el lugar de un muro portante sin dintel.
8. Pilares. Instala los dos pilares de 75 × 75 × 4 mm dentro de los muros de la habitación 2 con su placa base sobre las zapatas.

Controles de calidad

• Plomo del muro: máximo 3 mm en 2,4 m. Alineación en planta: ±3 mm.
• Tornillos en cada unión sin sobreapretar (cabeza al ras, sin barrer la rosca).
• Cortes en obra: aplicar pintura rica en zinc a los bordes expuestos.
• No cortar el ala de un montante para pasar tuberías: usar las perforaciones prefabricadas del alma con pasacables.

Errores frecuentes

• Panel fuera de escuadra por no revisar las diagonales antes de izarlo.
• Dinteles sin apoyo de jamba completa: se deforman con el peso del entrepiso.
• Hold-downs sin tuerca final: el muro no resiste el volcamiento.
